Pri výbere správneho elektrického kábla pre akúkoľvek inštaláciu je dôležité poznať jeho menovité napätie, aby sa zaistila bezpečnosť, výkon a dlhodobá spoľahlivosť. Jedným bežným typom elektrického kábla používaného v obytných, komerčných a priemyselných aplikáciách je kábel TPS (termoplastický plášťový kábel). Ale jedna kľúčová otázka, ktorá sa často objavuje, je: "Aké je napätie káblov TPS?" Odpoveď na túto otázku závisí od viacerých faktorov, vrátane typu elektrického kábla TPS, jeho konštrukcie a zamýšľaného použitia.
V tomto článku preskúmame menovité napätie káblov TPS, prediskutujeme, ako sa určujú, a pozrieme sa na to, ako sa ploché káble TPS a ďalšie variácie líšia z hľadiska kapacity napätia. Na konci tohto článku budete mať komplexné znalosti o napäťových schopnostiach káblov TPS a o tom, ako si vybrať správny kábel pre vaše špecifické elektrické potreby.
1. Čo je kábel TPS?
Predtým, ako sa ponoríme do špecifikácií napätia, je dôležité najprv definovať, čo je kábel TPS. Káble TPS sú typom elektrického kábla bežne používaného pre nízkonapäťové elektrické systémy. Termín TPS sa vzťahuje na termoplastický materiál, ktorý sa používa na izoláciu kábla, poskytuje mu trvanlivosť, ochranu a odolnosť voči vplyvom prostredia.

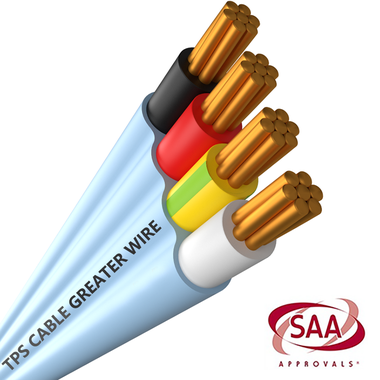

Typický elektrický kábel TPS pozostáva z:
Dirigenti: Toto sú vnútorné vodiče, ktoré prenášajú elektrický prúd. Vodiče sú zvyčajne vyrobené z medi, hoci možno použiť aj hliníkové vodiče.
Izolácia: Každý vodič je izolovaný, aby sa zabránilo náhodnému kontaktu a skratu. Táto izolácia je zvyčajne vyrobená z termoplastického materiálu, ako je PVC (polyvinylchlorid).
Vonkajší plášť: Vonkajší plášť kábla TPS je zvyčajne vyrobený z PVC, ktoré poskytuje dodatočnú ochranu vnútorným vodičom a zabraňuje poškodeniu vlhkosťou, mechanickým vplyvom a iným environmentálnym rizikám.
Káble TPS sa bežne používajú v rôznych elektrických aplikáciách vrátane osvetlenia, distribúcie energie a spotrebičov v interiéri aj exteriéri.
2. Pochopenie menovitých hodnôt napätia v kábloch TPS
Menovité napätie elektrického kábla je kľúčovou špecifikáciou, ktorá určuje maximálne napätie, ktoré môže kábel bezpečne zvládnuť. Menovité napätie zaisťuje, že za normálnych prevádzkových podmienok nedôjde k poruche izolácie, elektrickému oblúku alebo prehriatiu kábla. Káble TPS sú navrhnuté tak, aby spĺňali určité napäťové štandardy a hodnotenie sa môže líšiť v závislosti od konkrétneho typu kábla a jeho zamýšľaného použitia.
Pre elektrické káble TPS sa menovité napätie vo všeobecnosti klasifikuje podľa maximálneho napätia, ktoré môže kábel bezpečne prenášať. Tieto hodnotenia sú určené izolačným materiálom, veľkosťou vodiča a celkovou konštrukciou kábla.
3. Štandardné menovité napätie káblov TPS
Vo väčšine prípadov sa káble TPS používajú v nízkonapäťových systémoch a ich menovité napätie zvyčajne spadá do nasledujúcich kategórií:
3.1 450/750 V menovitý TPS kábel
Najbežnejšie menovité napätie pre káble TPS je 450/750 V, čo znamená, že kábel je navrhnutý tak, aby zvládol maximálne napätie 450 voltov medzi akýmkoľvek vodičom a zemou (zem) a 750 voltov medzi dvoma vodičmi. Toto menovité napätie sa zvyčajne používa v obytných a ľahkých komerčných aplikáciách.
Menovité napätie 450V: Toto je maximálne napätie, ktoré môže kábel bezpečne zvládnuť, keď sa berie do úvahy jeden vodič vzhľadom na zem. Toto napätie je vhodné pre väčšinu domácich a malých komerčných aplikácií, ako sú osvetľovacie obvody, elektrické zásuvky a domáce spotrebiče.
Menovité napätie 750V: Maximálne napätie medzi dvoma vodičmi kábla (živým a neutrálnym alebo živým a živým) môže byť až 750 voltov. Toto vyššie hodnotenie umožňuje káblu zvládnuť náročnejšie obvody, ako sú väčšie spotrebiče, motory alebo zariadenia.
Hodnotenie 450/750 V je vhodné pre väčšinu štandardných domácich elektroinštalácií, ktoré zvyčajne zahŕňajú napätie 110 V až 240 V (v mnohých krajinách). Káble TPS dimenzované na 450/750 V sú navrhnuté tak, aby poskytovali dostatočnú izoláciu a ochranu na zvládnutie elektrického zaťaženia, ktoré sa vyskytuje v týchto typoch inštalácií.
3.2 Nízkonapäťové systémy (do 1000 V)
V niektorých prípadoch môžu byť káble TPS určené pre nízkonapäťové systémy, ktoré dokážu spracovať až 1000 V. Tieto káble sa zvyčajne používajú v priemyselných, komerčných a väčších obytných aplikáciách, kde môžu byť zahrnuté zariadenia s vyššími požiadavkami na napätie.
Napríklad elektrické káble TPS dimenzované na 1000 V možno použiť v zložitejších obvodoch vrátane tých, ktoré napájajú stroje, systémy HVAC alebo priemyselné zariadenia. Aj keď sú tieto káble stále považované za nízkonapäťové káble, vyššie hodnotenie zaisťuje, že zvládnu väčší výkon bez rizika zlyhania izolácie.
Je však dôležité poznamenať, že káble dimenzované na 1000 V nie sú najbežnejšími káblami TPS, ktoré sa nachádzajú v typických obytných priestoroch. Je pravdepodobnejšie, že sa budú používať v špecializovaných aplikáciách alebo pre obvody s vyššími energetickými nárokmi.
4. Menovité napätie plochých káblov TPS

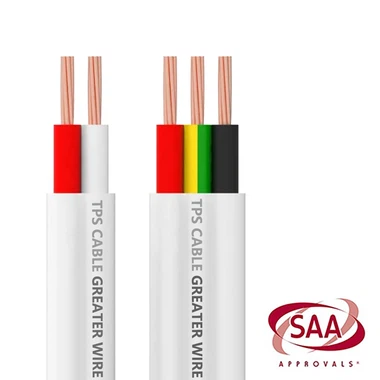

Ploché káble TPS sú variantom tradičných káblov TPS. Tieto káble majú plochý profil, vďaka čomu sú ideálne pre inštalácie s obmedzeným priestorom, napríklad v stiesnených priestoroch, pod podlahou alebo vo vnútri stien. Napriek plochému tvaru si ploché káble TPS stále zachovávajú rovnaké menovité napätie ako ich okrúhle náprotivky.
4.1 450/750V plochý kábel TPS
Rovnako ako okrúhle káble TPS sú ploché káble TPS bežne dimenzované na 450/750 V vo väčšine inštalácií. Tieto káble sú vhodné pre všeobecné elektrické obvody vrátane osvetlenia, zásuviek a spotrebičov, kde maximálne napätie zvyčajne nepresahuje 240 V (v regiónoch s napájaním 240 V).
4.2 1000V plochý kábel TPS
Niektoré ploché káble TPS sú tiež dimenzované na 1000 V, aj keď sa to častejšie používa v priemyselných alebo ťažkých komerčných aplikáciách. Tieto káble vyššej triedy dokážu zvládnuť vyššie požiadavky na napájanie, ktoré sa vyskytujú v priemyselných strojoch, veľkých systémoch HVAC a určitých zariadeniach, ktoré pracujú pri vyššom napätí.
Hlavnou výhodou plochých káblov TPS v týchto aplikáciách je ich priestorovo úsporný dizajn, ktorý im umožňuje zapadnúť do úzkych priestorov bez obetovania bezpečnosti alebo výkonu. Vďaka tomu sú ideálne na použitie vo vysokonapäťových aj nízkonapäťových prostrediach, kde je priestor na prvom mieste.
5. Faktory ovplyvňujúce menovité napätie v kábloch TPS
Niekoľko faktorov môže ovplyvniť menovité napätie kábla TPS, vrátane nasledujúcich:
5.1 Izolačný materiál
Primárnym faktorom, ktorý určuje menovité napätie káblov TPS, je použitý izolačný materiál. Väčšina káblov TPS používa ako izolačný materiál PVC, ktorý má vynikajúce izolačné vlastnosti a je schopný zvládnuť široký rozsah napätí. PVC je trvanlivé, flexibilné a odolné voči environmentálnym faktorom, ako je vlhkosť, UV žiarenie a teplotné extrémy. Ak sa však vyžaduje vyššie menovité napätie, na izoláciu sa môžu použiť iné materiály, ako napríklad XLPE (zosieťovaný polyetylén), aby sa zabezpečila dodatočná pevnosť a odolnosť.
5.2 Veľkosť vodiča
Veľkosť vodiča tiež ovplyvňuje menovité napätie. Väčšie vodiče majú väčšiu plochu a sú vo všeobecnosti schopné prenášať väčší prúd a zvládnuť vyššie napätie. Menovité napätie je však zvyčajne určené skôr izolačným materiálom než veľkosťou vodiča. Napríklad káble TPS s väčšími vodičmi môžu byť stále dimenzované na 450/750 V alebo 1 000 V v závislosti od typu izolácie a konštrukcie.
5.3 Konštrukcia káblov
Pri určovaní menovitého napätia zohráva úlohu aj celková konštrukcia kábla TPS vrátane hrúbky izolácie, počtu vodičov a vonkajšieho plášťa. Napríklad káble s hrubšou izoláciou alebo viacerými vrstvami ochranného plášťa môžu mať vyššie menovité napätie.
6. Bezpečnosť a menovité napätie
Je dôležité vybrať správny kábel TPS s menovitým napätím pre vašu aplikáciu, aby ste zaistili bezpečnosť a dlhú životnosť elektrického systému. Inštalácia kábla TPS, ktorý nie je dimenzovaný na požadované napätie, môže spôsobiť poruchu izolácie, prehriatie alebo dokonca elektrický požiar. Preto je dôležité pred inštaláciou starostlivo skontrolovať špecifikácie káblov, najmä pri práci so systémami alebo obvodmi s vyšším napätím, ktoré zahŕňajú ťažké stroje alebo priemyselné zariadenia.
Okrem toho elektrické predpisy a predpisy v rôznych regiónoch môžu mať špecifické požiadavky na menovité napätie káblov používaných v určitých aplikáciách. Pri výbere káblov TPS pre vaše elektrické inštalácie sa vždy poraďte s licencovaným elektrikárom a dodržiavajte miestne stavebné predpisy.
