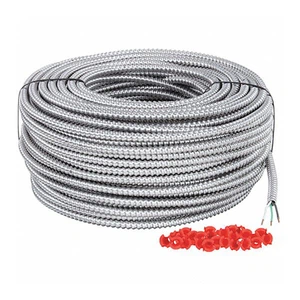

Kábel MC je typ kábla s vodičom zabalením v kovovom plášti, ktorý je vhodný na distribúciu energie, riadiace vedenia a požiarne poplachové systémy. V porovnaní s AC (obrnenými) káblami, kovový plášť zMC kábelMôže slúžiť ako uzemňovacie vodiče zariadení a oddelené odhalené alebo izolované uzemňovacie vodiče. Medzi jej hlavné vlastnosti patrí: 1. Trvanlivosť: Hliníkové alebo oceľové plášte poskytujú ďalšiu mechanickú ochranu. 2. Ľahká inštalácia: Vyžadujú sa žiadne ďalšie potrubia alebo plášte, ktoré ušetria čas a náklady na výstavbu.3. Zvláštne sa uplatňuje: vhodný pre suché a vlhké prostredie a môže byť nainštalovaný pod zemou alebo exponovanými.
V rôznych typoch káblov MC je každý vodič kódovaný špecifickou farbou, aby sa zabezpečila rýchla a presná identifikácia funkcie drôtu počas elektrickej inštalácie a údržby.Ako príklad vezmeme MC kábel 12awg, podrobne opíšte štandardné požiadavky na farebné kódovanie pre káble MC
1. Farbové kódovanie 12 2 MC kábel
12 2 MC káble sa zvyčajne používajú pre 120 V alebo 277 V riadky s typickými aplikáciami vrátane obvodov soketu a osvetľovacích obvodov. Obsahuje dva drôty s rozmermi 12 (AWG) a holý alebo zelený uzemňovací drôt vo vnútri. Štandardné farebné kódovanie je nasledujúce:
Čierna (horúca 1): Drôt z hlavnej fázy, živý drôt pripojený k napájaniu.
Neutrál: Neutrálny drôt dokončí slučku obvodu.
Zelená alebo holý meď (zem): uzemňovací drôt, poskytovanie ochrany obvodov.
V jednovfázových 120V alebo 277V aplikáciách sú čierne vodiče zvyčajne pripojené k ističom, biele vodiče sú pripojené k neutrálnemu koncu obvodu zaťaženia a exponované alebo zelené vodiče sú uzemnené, aby sa zabezpečila bezpečnosť elektrického systému.
2. Farbové kódovanie 12 3 MC kábel
12 3 MC káble sú vhodné pre dvojfázové obvody s 208V, 240V alebo 480V alebo pre jednofázové 120V obvody, ktoré vyžadujú nezávislé riadenie prepínača. Napríklad v rezidenčnom a komerčnom osvetlení sa pri použití trojfázového napájacieho zdroja 12 3 MC káble možno použiť na ovládanie viacerých žiaroviek. Farebné kódovanie je nasledujúce:
Čierna (horúca 1): Hlavná živá línia.
Červená (horúca 2): Živý drôt druhej fázy, vhodný pre 240 V zariadenia alebo obvody s dvojitým spínačom.
Neutrálny: neutrálny drôt.
Zelená alebo holý meď (zem): uzemňovací drôt.
Pri použití pre 120 V riadkov môžu byť čierne a červené vodiče pripojené k rôznym spínačom, aby sa ovládli dve nezávislé zaťaženie. Ak sa používajú pre 240 V linky, čierne a červené vodiče sú pripojené k L1 a L2, ktoré poskytujú dvojfázové napájanie.
3. Farbové kódovanie 12 4 MC kábel
12 4 MC káble sa používajú hlavne pre 3- fázu 208V, 240V alebo 480V napájacie systémy alebo zložitejšie riadiace obvody s viacerými prepínačmi. Farebné kódovanie je nasledujúce:
Čierna (horúca 1): horúca čiara prvej fázy.
Červená (horúca 2): Live Live Live Live.
Blue (Hot 3): Live drôt tretej fázy.
Neutrálny: neutrálny drôt.
Zelená alebo holý meď (zem): uzemňovací drôt.
Táto konfigurácia je obzvlášť bežná v komerčnom a priemyselnom prostredí, ako je napríklad dodávka energie do trojfázových motorov alebo pre systémy riadenia výťahov vo viac príbehových budovách. Čierne, červené a modré živé drôty zodpovedajú fázam A, B a C trojfázového napájacieho zdroja, čím sa zabezpečuje vyvážené rozdelenie zaťaženia v trojfázových záťažach, ako sú motory alebo zariadenia HVAC.
4. Farbové kódovanie 12 5 MC kábel
Kábel 125 MC ďalej pridáva ďalší živý drôt, ktorý je vhodný pre zložitejšie elektrické systémy, ako napríklad 3- fáza 277/480V distribúcie, núdzové osvetľovacie systémy alebo ovládací prvok HVAC. Farebné kódovanie je nasledujúce:
Čierna (horúca 1): horúca čiara prvej fázy.
Červená (horúca 2): Live Live Live Live.
Blue (Hot 3): Live drôt tretej fázy.
Oranžová (izolovaná zem): izolačný uzemňovací drôt (používaný pre citlivé vybavenie).
Neutrálny: neutrálny drôt.
Zelená alebo holý meď (zem): uzemňovací drôt zariadenia.
Oranžové vodiče sa bežne používajú na izoláciu systémov uzemňovania (IG) a sú vhodné pre prostredia, ako sú zdravotnícke vybavenie a počítačové serverové miestnosti, ktoré sú citlivé na elektrický hluk. Táto konfigurácia zaisťuje, že zariadenie nie je ovplyvnené elektromagnetickým rušením a zlepšuje kvalitu energie.
5. Farbové kódovanie 14 2 Kábel Fire Alarm MC
Kábel Fire MC 14 2 je špeciálne navrhnutý pre systémy požiarnych poplachov a spĺňa požiadavky kapitoly NEC 760 na obvodoch ochrany proti požiaru. Vzhľadom na vysoké požiadavky na spoľahlivosť obvodu požiarneho poplachu sa jeho farebné kódovanie líši aj od požiadaviek bežných káblov MC:
Červená (napájací obvod FPLR): Prenosové vedenie signálu požiarneho poplachu (zvyčajne živé).
Čierny (spätný obvod): káblové vodiče obvodu.
Zelená alebo holý meď (zem): uzemňovací drôt.
V niektorých špeciálnych aplikáciách môže byť kábel Fire MC s ohňom 14 2 nakonfigurovaný červenou a bielou, kde:
Červená predstavuje vedenie prenosu signálu alarmu.
Biela predstavuje neutrálnu čiaru alebo spätnú signálnu líniu.
Táto konfigurácia je vhodná pre zariadenia, ako sú rohy požiarnych poplachov, bzučiaky, núdzové osvetlenie a detektory dymu.
DôležitosťMC kábelFarebné kódovanie
Správna identifikácia farebného kódovania káblov MC je rozhodujúca pre tieto aspekty:
Bezpečnosť: Zabráňte chybám zapojenia, aby spôsobili krátke obvody, elektrické otrasy alebo požiare.

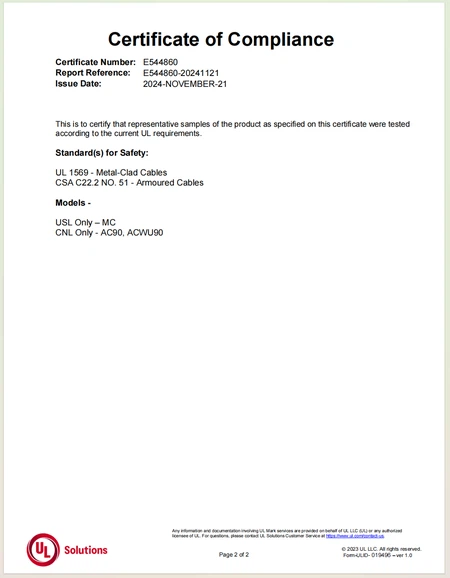

Dodržiavanie predpisov: Zabezpečiť súlad s NEC a miestnymi stavebnými predpismi.
Pohodlie údržby: Uľahčuje technikom, aby rýchlo identifikovali obvody a skrátili čas riešenia problémov.
Kompatibilita systému: Uistite sa, že káble rôznych úrovní napätia, fáz a účelov nie sú na použitie zmätené.
