S nepretržitým rozvojom priemyslu 4. 0 a inteligentná výroba sa technológia priemyselnej automatizácie stále viac používa vo všetkých oblastiach života. Ako základné zariadenie v systéme riadenia motora môže frekvenčný prevodník nielen dosiahnuť presné riadenie rýchlosti motora, ale tiež účinne ušetriť energiu a znížiť spotrebu. Avšak vo vysokofrekvenčnom prepínaní a komplexnom pracovnom prostredí nemôžu bežné káble často spĺňať prísne požiadavky na elektromagnetickú kompatibilitu. V tejto dobe vznikli káble VFD navrhnuté špeciálne pre frekvenčné prevodníky.
V systéme meniča nie sú káble nielen médiom na prenos energie a signálov, ale priamo súvisia so stabilitou a účinnosťou celého systému. Pretože vysokofrekvenčné impulzné signály výstupom meničom sú náchylné na elektromagnetické interferencie (EMI), bežné káble môžu spôsobiť skreslenie signálu, zlyhanie zariadenia a dokonca aj bezpečnostné riziká, ak sa použijú priamo. Kábel VFD účinne potláča elektromagnetické interferencie a zaisťuje stabilitu prenosu signálu optimalizáciou štrukturálneho návrhu a výberu materiálu, čím sa zlepší celkový výkon systému.
1. Základné znalosti kábla VFD
(1) Definícia a koncept

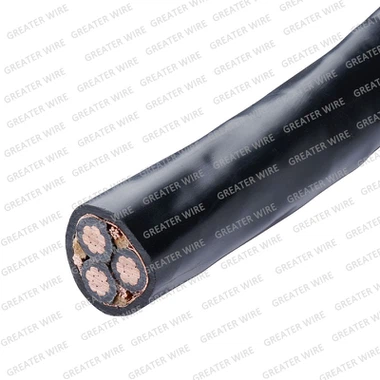

Kábel VFD je kábel špeciálne navrhnutý pre systém meniča, ktorý sa používa hlavne na pripojenie meniča a motora. V porovnaní s bežnými káblami má kábel VFD vyššiu antilektromagnetickú interferenčnú schopnosť a lepšiu vysokú teplotu a odolnosť proti oleju. Jeho základným konceptom navrhovania je efektívne potlačiť interferenciu spôsobené vysokofrekvenčným výstupom signálu impulzného signálu invertorom prostredníctvom viacvrstvového tienenia a výberu špeciálneho materiálu.
(2) Pracovný princíp
V systéme riadenia meniča invertor nastavuje rýchlosť motora zmenou výstupnej frekvencie a tento proces bude generovať vysokofrekvenčné pulzné signály a napätie hrotu. Bežné káble sa pri vysielaní týchto signálov ľahko zasahujú, čo má za následok skreslenie signálu a dokonca aj zlyhanie zariadenia. Kábel VFD funguje cez tieto zásady:
♦ Viacvrstvové tienenie štruktúry:
Kábel VFD zvyčajne používa tieniace materiály, ako je hliníková fólia a medená pletená sieť na vytvorenie viacvrstvovej tieniacej štruktúry, ktorá účinne izoluje vonkajšie a vnútorné interferencie elektromagnetických vĺn. Štítová vrstva môže nielen zabrániť vstupu vonkajších interferenčných signálov do kábla, ale tiež zabrániť vysokofrekvenčnému šumu generovaného v káblovi vyžarovaním smerom von.
♦ Kvalitné izolačné materiály:
Pretože invertorový systém často funguje v drsnom prostredí, ako je vysoká teplota, vlhkosť a znečistenie ropy, izolačné materiály vybrané pre kábel VFD majú nielen vynikajúci tepelný odpor a odolnosť proti oleju, ale tiež majú dobrú mechanickú húževnatosť, ktorá zaisťuje, že nie je ľahké starnúť alebo prasknúť počas dlhodobej prevádzky.
♦ Stabilita prenosu signálu:
Prostredníctvom vedeckého návrhu jadra a špeciálneho spracovania procesov môže kábel VFD udržiavať stabilitu prenosu signálu vo vysokorýchlostných a často prepínaní pracovných prostredí, znížiť chyby a zabezpečiť efektívnu prevádzku zariadenia.
2.VFD Kľúčové vlastnosti kábla a technické výhody
Pretože kábel VFD je špeciálne navrhnutý pre aplikácie meniča, má veľa technických výhod, vďaka ktorým je v praktických aplikáciách dobre fungovať.
(1) Vysoký antilektromagnetický interferenčný spôsob
♦ Viacvrstvový tieniaci dizajn:
Viacvrstvová tieniacka štruktúra je jednou z najvýznamnejších výhod kábla VFD. Dvojité alebo viacvrstvové tienenie vo vnútri aj zvonku môže účinne izolovať vysokofrekvenčné elektromagnetické interferencie a zabezpečiť integritu prenosu signálu. Môže hrať dôležitú úlohu v silnom interferenčnom prostredí priemyselných lokalít, ako aj v zložitých sieťach prenosu signálu.
♦ Znížte skreslenie signálu:
Elektromagnetická interferencia často spôsobuje skreslenie signálu a dokonca aj chyby riadenia motora, čo zase ovplyvňuje celkový výkon systému. Kábel VFD účinne znižuje rušenie a zlepšuje čistotu a presnosť signálu optimalizáciou rozloženia tieniacej vrstvy, čím sa zlepší rýchlosť odozvy systému a presnosť riadenia.
(2) Vysoká teplota a odolnosť proti oleju
♦ Adaptabilita na prostredie vysokej teploty:
V priemyselnej výrobe je vysoké teplotné prostredie často nevyhnutné. Kábel VFD používa izolačné materiály odolné voči vysokej teplote, ktoré dokážu udržiavať vynikajúce elektrické vlastnosti aj pri dlhodobej prevádzke s vysokou teplotou, čím sa znižuje riziko starnutia a zlyhania materiálu spôsobené nadmernou teplotou.
♦ Odolnosť proti ropnej a chemickej korózii:
Mnoho priemyselných miest má ropné a chemické látky a bežné káble sú ľahko korodované. Kábel VFD používa materiály odolné voči olejom a chemikáliou na zabezpečenie stabilnej prevádzky v drsnom prostredí a predĺženie životnosti.
(3) flexibilita a životnosť
♦ Vysoko kvalitný flexibilný dizajn:
Kábel VFD je navrhnutý s ohľadom na flexibilitu, čo uľahčuje ohýbanie a inštaláciu, dokonca aj v tesných priestoroch alebo v prípade, že sú potrebné časté zákruty. Flexibilný dizajn nielen zvyšuje účinnosť inštalácie, ale tiež znižuje stres a poškodenie spôsobené kalendárom kábla.
♦ Dlhodobá trvanlivosť:
Vďaka vysoko kvalitným materiálom a pokročilým výrobným procesom má kábel VFD počas dlhodobého používania vysoký odpor a únavu. V porovnaní s bežnými káblami má nižšie náklady na údržbu a vyššiu spoľahlivosť, čo môže výrazne znížiť riziko prestojov systému a nákladov na opravu.
3. Divinové typy kábla VFD
Kábel VFD je možné rozdeliť na mnoho typov podľa jeho štruktúry a scenárov aplikácií, z ktorých každý má svoj jedinečný dizajn a výhody.
(1) Klasifikácia podľa štruktúry
♦ Jednadrový a viacjadrový dizajn:
Jedno jadrová VFD kábel sa zvyčajne používa na prenos signálu s jedným kanálom, zatiaľ čo viacjadrový dizajn je vhodný pre komplexné systémy, ktoré musia súčasne vysielať viacero signálov. Viacjadrový dizajn môže nielen uložiť inštalačný priestor, ale tiež zabezpečiť, aby signály nezasahovali navzájom.
♦ tienené a netienené:
Štiepený kábel VFD má silnejší anti-interferenčný výkon vďaka svojej viacvrstvovej tieniacu štruktúru a je vhodný na použitie vo vysokom elektromagnetickom interferenčnom prostredí. Netesnený typ je vhodný pre príležitosti s nízkym rušením alebo nízkymi požiadavkami, ale tienené kábel sa viac odporúča vo všeobecných systémoch priemyselnej automatizácie.
(2) podľa scenára aplikácie
♦ Priemyselná automatizácia:
V aplikáciách, ako sú automatizované výrobné linky a systémy riadenia robotov, môže kábel VFD účinne prenášať signály meniča, aby sa zabezpečila presná prevádzka zariadenia. Jeho vysoká anti-interferencia a odolnosť proti tvrdým prostrediam sú obzvlášť vhodné pre potreby automatizovaných automatizovaných tovární vo veľkom meradle.
♦ Výrobné a energetické polia:
Zariadenia na strojové zariadenia, výťahy, sprostredkovanie systémov vo výrobnom priemysle a zariadenia, ako sú stanice čerpadla a veterné turbíny v energetickom poli, sa spoliehajú na stabilné a efektívne riadenie meničov. V týchto poliach môže kábel VFD zabezpečiť nielen stabilnú prevádzku motora, ale tiež zlepšiť energetickú účinnosť a bezpečnosť celkového systému.
4.VFD Inštalácia a údržba kábla
Správna inštalácia a pravidelná údržba sú dôležitými faktormi na zabezpečenie dlhodobej stabilnej prevádzky kábla VFD. Tu je niekoľko praktických návrhov na inštaláciu a údržbu:
(1) Preventívne opatrenia na inštaláciu
♦ Bezpečnostné normy:
Pri inštalácii kábla VFD by sa mali prísne dodržiavať miestne normy elektrickej bezpečnosti a priemyselné špecifikácie. Uistite sa, že všetky opatrenia na pripojenie a uzemnenie sú zavedené, aby ste zabránili bezpečnostným nehodám spôsobeným zlým kontaktom alebo elektrickým únikom.
♦Environmentálne požiadavky:
Pri výbere inštalačného prostredia by sa mali brať do úvahy faktory, ako je teplota, vlhkosť, olej a chemikálie. Pokúste sa vyhnúť zapojeniu v prostredí s nadmerne vysokými teplotami alebo silnými vibráciami, aby ste zabránili zrýchľujúcemu starnutiu káblov.
♦ Výber konektora:
Zodpovedajúce konektory by mali spĺňať aj priemyselné normy a majú vlastnosti, ako je vodotesný, odolný voči prachom a odolnosť proti vibráciám. Primerané konektory môžu ďalej znížiť odporový odpor a zabezpečiť stabilný prenos signálu.
♦ Špecifikácie zapojenia:
Počas procesu zapojenia sa uistite, že kábel nie je mechanicky ťahaný a nadmerne ohnutý. Primerane naplánujte cestu zapojenia a snažte sa vyhnúť paralelnému zapojeniu s inými káblami s vysokým výkonom, aby ste zabránili vzájomnému rušeniu.
(2) údržba a riešenie problémov
♦ pravidelné testovanie:
Je potrebné pravidelne testovať elektrický výkon a fyzickú kontrolu kábla VFD. Použitím nástrojov na testovanie izolačného výkonu, účinnosti tienenia a stability prenosu kábla je možné včas objaviť potenciálne problémy, aby sa zabránilo nehodám.
♦ Riešenie problémov:
Bežné poruchy zahŕňajú skreslenie signálu, čiastočné odpojenie alebo skrat atď. Keď sa zistí problém, mali by sa najskôr skontrolovať kĺby, konektory a zapojenie a v prípade potreby by sa mali vymeniť poškodené časti. Odporúča sa stanoviť podrobné záznamy o údržbe, aby sa uľahčila následná analýza a prevencia porúch.
♦ Ochranné opatrenia:
Vzhľadom na možné elektromagnetické rušenie a znečistenie životného prostredia pravidelne čistite a skontrolujte vonkajšiu stranu kábla a použite ochranné rukávy alebo ochranné trubice na sekundárnu ochranu, ak je to potrebné, aby sa ďalej predĺžila služobná životnosť kábla.
5. VFD káblové porovnanie s tradičnými káblami
Aby sme intuitívne demonštrovali výhody kábla VFD, porovnávame ho s tradičnými káblami v niekoľkých kľúčových ukazovateľoch:
(1) Porovnanie výkonu
♦ Elektromagnetická ochrana rušenia:
Tradičné káble sa ľahko zasahujú do vysokofrekvenčných pracovných prostredí, čo vedie k útlmu alebo skresleniu signálu; Kábel VFD, s jeho viacvrstvovým tieniacim dizajnom, môže účinne chrániť vysokofrekvenčný šum a zabezpečiť stabilný prenos signálu.
♦ Odolnosť voči teplu a oleja:
Tradičné káble sú často náchylné na starnutie vo vysokej teplote, vlhkom alebo mastnom prostredí kvôli obmedzeniam materiálu; Kábel VFD používa vysokovýkonné izolačné materiály a stále funguje dobre v drsných prostrediach, čím zabezpečuje dlhodobú stabilnú prevádzku.
♦ Mechanická flexibilita a trvanlivosť:
Kvôli návrhovým a materiálnym rozdielom sú bežné káble náchylné na kalenie, lámanie alebo opotrebenie počas dlhodobého používania, čo ovplyvňuje celkový výkon; Kým kábel VFD si udržuje flexibilitu a zároveň má vyššiu odolnosť proti opotrebeniu a odporu únavy, čím sa znižuje náklady na údržbu.
(2) Porovnanie scenárov aplikácií
♦ Priemyselná automatizácia:
V automatizovaných riadiacich systémoch je presný prenos signálu rozhodujúci. Tradičné káble nemusia spĺňať požiadavky v prostrediach s vysokým rozlíšením, zatiaľ čo kábel VFD môže zabezpečiť stabilný prenos signálov meniča a zlepšiť účinnosť a bezpečnosť systému.
♦ Stabilita systému:
Pretože kábel VFD je navrhnutý so špeciálnymi úvahami pre vysokofrekvenčné a vysokoteplotné prostredie, má zjavné výhody pri zlepšovaní stability systému a znižovania miery zlyhania a je obzvlášť vhodný pre priemyselné aplikácie, ktoré majú extrémne vysoké požiadavky na prevádzkový čas a bezpečnosť.
6. Kábel VFDPraktická analýza prípadov
V skutočných prípadoch môžeme intuitívnejšie porozumieť účinku aplikačného účinku a ekonomických prínosov kábla VFD v priemyselných systémoch.
Prípad 1: Záruka signálu pre automatizované výrobné linky
Na veľkej automatizovanej výrobnej linke je častá regulácia zariadenia na začiatku a zastavení a rýchlosť vynaložená vysoké požiadavky na prenos signálu. Systém, ktorý pôvodne používal tradičné káble, mal časté elektromagnetické interferencie, ktoré viedli k nestabilnej kontrole zariadenia a ovplyvnilo účinnosť výroby. Po zavedení kábla VFD sa anomálie prenosu signálu v systéme výrazne znížili a zariadenie fungovalo hladšie. Výrobná linka nielen zlepšila celkovú účinnosť, ale tiež znížila ekonomické straty spôsobené prestojmi v dôsledku porúch.
Prípad 2: Spoľahlivá prevádzka systému výroby veternej energie
V systéme výroby veternej energie menič riadi rýchlosť ventilátora, čo je dôležité spojenie na zabezpečenie účinnosti výroby energie. Vzhľadom na komplexné prostredie veterného poľa a silné elektromagnetické rušenie medzi ventilátormi malo pôvodný systém často problémy s prenosom signálu. Po výmene káblom VFD, tienený kábel účinne izoluje interferenčný signál, ktorý výrazne zlepšuje rýchlosť odozvy a presnosť systému riadenia ventilátora, čím sa zabezpečí stabilita a efektívnosť výroby energie v celkovom systéme.
Naša spätná väzba od používateľov:
Mnoho priemyselných podnikov sa v skutočnom použití hlásilo, že po použití kábla VFD je nielen stabilný systém riadenia motora, ale aj zlyhania zariadení spôsobené rušením sa znížia a údržba a prestoje sú výrazne skrátené. Tieto praktické prípady demonštrujú spoľahlivosť a ekonomické prínosy káblov VFD v zložitom priemyselnom prostredí.
S neustálym modernizáciou priemyselnej automatizácie a inteligentnej výroby sa výkonnostné požiadavky na káble naďalej zvyšujú. V budúcnosti sa očakáva, že káble VFD sa budú ďalej zlepšovať v materiáloch, procesoch a konštrukčnom dizajne, ktoré vyhovujú potrebám vyšších frekvenčných a vyšších energetických systémov. Najmä v kontexte priemyslu 4. 0 bude hrať dôležitejšiu úlohu pri znižovaní spotreby energie, zlepšovaní bezpečnosti systému a realizácii inteligentného monitorovania zariadení.
Pre spoločnosti, ktoré budujú alebo modernizujú systémy priemyselnej automatizácie, je výber kvalitných káblov VFD dôležitou zárukou na zabezpečenie efektívnej prevádzky a dlhodobej stability systému. Odporúčame, aby príslušní technici hĺbky komunikovali s profesionálnymi dodávateľmi a vybrali si najvhodnejšie káblové produkty VFD založené na skutočných potrebách aplikácie, aby účinne zlepšili efektívnosť výroby a spoľahlivosť zariadení.
Často kladené otázky (FAQ)
Q1: Aké sú hlavné výhody kábla VFD?
A1: Hlavné výhody kábla VFD zahŕňajú vysokú antilektromagnetickú interferenčnú schopnosť, vysokú teplotu odpor, vynikajúci odpor oleja, silnú mechanickú flexibilitu a vysokú dlhodobú trvanlivosť. Tieto výhody umožňujú účinne zabezpečiť stabilný prenos signálu a znížiť poruchy zariadení pri spájaní meničov a motorov.
Q2: Ako zvoliť kábel VFD vhodný pre váš systém?
A2: Pri výbere kábla VFD by ste mali zvážiť pracovné prostredie systému (napríklad teplota, vlhkosť, znečistenie ropy), požiadavky na prenos signálu a inštalačné prostredie. Odporúča sa poradiť sa s profesionálnymi výrobcami a odkazovať na technické parametre, ako je štruktúra vrstvy tienenia, izolačný materiál, rozsah odolnosti v oblasti teploty atď., Aby sa zabezpečilo, že výber spĺňa skutočné potreby.
Otázka 3: Aké bezpečnostné opatrenia by sa mali prijať počas inštalácie kábla VFD?
A3: Počas inštalácie by sa mali prísne dodržiavať štandardy elektrickej bezpečnosti, aby sa zabezpečilo, že všetky kĺby sú pevne spojené, mali by sa používať konektory, ktoré spĺňajú priemyselné normy, a mali by sa venovať starostlivosť, aby sa predišlo nadmernému ohýbaniu a ťahaniu kábla a jeho kladení paralelne s vysokovýkonnými káblami, aby sa zabránilo rušeniu signálu a mechanické poškodenie.
Q4: Aké sú bežné chyby kábla VFD a ako ich rýchlo odstrániť?
A4: Bežné poruchy zahŕňajú čiastočné odpojenie, poškodenú tieniacu vrstvu a voľné konektory. Pri riešení problémov najskôr skontrolujte konektor a zapojenie, potom pomocou profesionálnych testovacích prístrojov otestujte izolačné a tieniace účinky a v prípade potreby vymeňte poškodené časti včas. Zriadenie podrobných záznamov o údržbe pomôže predchádzať a rýchlo zvládnuť následné poruchy.
Prostredníctvom vyššie uvedeného podrobného vysvetlenia dúfame, že vám poskytneme praktický technický odkaz a usmernenie pri výbere a použití kábla VFD. Ak máte viac otázok alebo potrebujete ďalšiu technickú podporu, neváhajte a kontaktujteDongguan Greater Wire & Cable Co., Ltd.zabezpečiť, aby bol váš systém systému vedecký a efektívnejší.
