V modernom elektrotechnickom a stavebnom priemysle je výber správneho vodiča kľúčový pre zaistenie bezpečnosti, účinnosti a-dlhodobej spoľahlivosti. Medzi mnohými dostupnými typmi káblovTW kábelsa stala dôveryhodnou voľbou pre rezidenčné, komerčné projekty a projekty ľahkého priemyslu vďaka svojej odolnosti, nákladovej{0}}efektívnosti a súladu s normami UL a CUL. Kábel TW, navrhnutý s termoplastickou, vode-odolnou izoláciou, spoľahlivo funguje v suchom aj vlhkom prostredí, vďaka čomu je ideálnou voľbou pre všeobecné vnútorné rozvody. Či už ste elektrikár, inžinier alebo projektový manažér, pochopenie toho, čo je TW kábel-a ako sa líši od iných typov káblov, ako sú THW, THHN alebo THWN-, vám môže pomôcť robiť inteligentnejšie a bezpečnejšie rozhodnutia. Tento článok poskytuje úplný prehľad o kábli TW vrátane jeho štruktúry, aplikácií, výhod a inštalačných pokynov, ako aj odborných postrehov zDongguan Greater Wire & Cable Co., Ltd., popredný výrobca ponúkajúci celosvetovo certifikované-kvalitné produkty TW Wire.
Definícia a základné charakteristikyTW kábel
SkratkaTWznamenáTermoplast / vode-odolný, alebo presnejšieDrôt odolný proti vode-termoplastom.
Označuje typ jednovodičového{0}}elektrického drôtu izolovaného termoplastickým materiálom (zvyčajne PVC), ktorý je určený na použitie v suchom alebo vlhkom prostredí.
Kľúčové vlastnosti
- Izolačný materiál:Tepelne-odolné termoplastické PVC (polyvinylchlorid).
- Odolnosť voči vode:Vhodné do suchých alebo vlhkých vnútorných priestorov.
- Menovité napätie:Bežne až do600 V.
- Menovitá teplota:Až do60 stupňovv suchých aj mokrých podmienkach.
- certifikácie:Zvyčajne vyhovujeUL (Underwriters Laboratories)aNEC (National Electrical Code)štandardy.
- Aplikácie:Bytová elektroinštalácia, odbočné obvody, osvetľovacie systémy a riadiace elektroinštalácie.
Takže keď uvidíte "TW" vytlačené na drôtenom plášti, môžete si byť istí, že je to atermoplastický, vode-odolný kábelnavrhnuté pre štandardné-kanálové aplikácie v budovách.

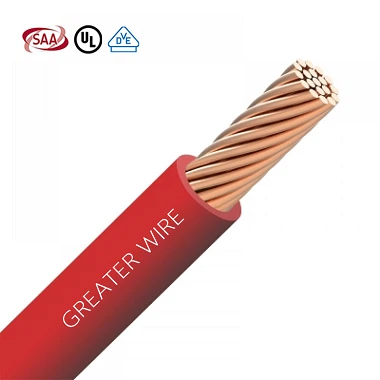

Štruktúra a zloženie TW kábla
Pochopenie jeho konštrukcie vám pomôže uistiť sa, že si vyberiete bezpečný a{0}}kvalitný produkt.
| Komponent | Popis |
|---|---|
| Dirigent | Zvyčajne sú vyrobené z mäkkého-žíhaného materiálumeď(pevné alebo lankové). |
| Izolácia | Jedna vrstvatermoplastické PVCposkytujúce elektrickú izoláciu aj mechanickú ochranu. |
| Vonkajšia identifikácia | Vytlačené označenia zahŕňajú „TW“, menovité napätie, veľkosť AWG, typ materiálu a značku UL. |
| Dostupné veľkosti | Štandardný americký vodič drôtu (AWG 14 – AWG 2/0), v závislosti od aplikácie a prúdového zaťaženia. |
| Kódy farieb | Farebne-kódovaná izolácia (čierna, biela, zelená, červená atď.) na identifikáciu fázy. |
TW káble sú zvyčajne jednožilové, ľahko sa preťahujú cez potrubia alebo kanály a sú optimalizované pre nové inštalácie aj renovačné projekty.
Bežné aplikácie TW kábla
TW káble sú určené prevšeobecné stavebné rozvodya sú široko používané v:
- Bytové rozvody:Osvetlenie, zásuvky, elektrické rozvody v domoch a bytoch.
- Komerčné budovy:Administratívne budovy, obchody, obchodné centrá-všeobecná distribúcia energie a osvetlenia v interiéri.
- Nastavenia ľahkého priemyslu:Ovládacie panely strojov, systémy HVAC a pripojenia elektrických zariadení.
- Inštalácie potrubia / obežnej dráhy:TW drôty sú vhodné na preťahovanie cez potrubia, obežné dráhy a kanály s menovitým napätím do 600 V.
- Náklady-citlivé projekty:Vďaka cenovej dostupnosti a ľahkej inštalácii sú káble TW ideálne pre veľké-projekty, kde je spoľahlivosť a vyváženosť rozpočtu základom.
TW Cable je skrátka ideálny prevnútorné rozvody, kde je potrebná ochrana proti vlhkosti, ale neočakáva sa extrémne teplo alebo vonkajšie vystavenie.
Porovnanie:TW kábelv porovnaní s inými typmi káblov
Aby sme vám pomohli lepšie pochopiť, kam sa TW kábel hodí v elektrickom svete, tu je porovnanie s inými bežnými typmi, ako sú THW, THHN a THWN:
| Typ kábla | Skratka Význam / Kľúčové vlastnosti | Hodnotenie teploty a prostredia | Typické aplikácie | Výhody | Obmedzenia |
|---|---|---|---|---|---|
| TW | Termoplast, vode-odolný | Až 60 stupňov (mokré alebo suché) | Obytné, komerčné vnútorné rozvody, vedenie/obežná dráha | Cenovo-efektívne, jednoduchá inštalácia | Obmedzená tepelná odolnosť, nevhodné na vonkajšie/priame pochovávanie |
| THW | Termoplast, odolný voči teplu{0}} a vode- | Až 75 stupňov (mokré alebo suché) | Stavebné energetické rozvody, odbočné okruhy | Vyššia odolnosť voči teplu a vlhkosti | O niečo drahšie |
| THHN | Termoplast, odolný voči vysokým teplotám-, s nylonovým-plášťom | Až 90 stupňov (suché) | Priemyselné a komerčné inštalácie | Vynikajúca tepelná odolnosť, vysoká životnosť | Vyššie náklady |
| THWN | Termoplast, teplu{0}} a vode-odolný, nylonový-plášť | Až 75 stupňov (mokré/suché) | Vnútorné aj vonkajšie, vlhké prostredie | Vode-odolné a flexibilné | Vyššie náklady, menej{0}}priateľské k rozpočtu |
Ak váš projekt vyžaduje kabeláž na bežné vnútorné použitie pri miernych teplotách,TW kábelponúka najlepšiu rovnováhu medzi cenou, výkonom a bezpečnosťou. Vyberte si pre vonkajšie alebo-aplikácie s vysokou teplotouTHWaleboTHHN/THWNtypy.
Výhody a nevýhody TW kábla
Výhody
- Ekonomické:Nižšie náklady ako káble THHN/THWN, ideálne pre projekty,{0}}ktoré sú citlivé na rozpočet.
- Všestranný:Funguje dobre v suchom aj vlhkom vnútornom prostredí.
- Jednoduchá inštalácia:Štandardná veľkosť AWG, dostatočne flexibilná na ťahanie potrubia.
- Široko dostupné:Skladované väčšinou distribútorov, ľahko sa získavajú a vymieňajú.
Nevýhody
- Nižšia tepelná odolnosť:Hodnotené iba do 60 stupňov , nie je ideálne pre-vysokoteplotné alebo priemyselné prostredie.
- Obmedzená environmentálna tolerancia:Neodporúča sa na vonkajšie vystavenie alebo priame zakopanie.
- Obmedzenia inovácie:Budúce rozšírenie systému alebo zvýšenie zaťaženia môže vyžadovať výmenu kábla.
- Vyžaduje správnu inštaláciu:Nesprávne dimenzovanie vedenia, tesné ohyby alebo nadmerné teplo môžu skrátiť jeho životnosť.
v skratke:Kábel TW je skvelou voľbou pre štandardné, nákladovo{0}}efektívne vnútorné rozvody{1}}za predpokladu, že je nainštalovaný správne a v rámci stanovených limitov.
Montážne a bezpečnostné pokyny
Správna inštalácia zaisťuje bezpečnosť, spoľahlivosť a súlad s medzinárodnými normami.
Kľúčové bezpečnostné požiadavky
- Súlad:Všetky káble TW musia byť -uvedené v zozname UL alebo musia byť schválené a nainštalované CSA-NEC (National Electrical Code)požiadavky.
- Prostredie:TW jenie je určený pre priame slnečné svetlo alebo zakopaniea mali by byť vždy inštalované vo vnútri potrubia alebo obežných dráh.
- Kontrola teploty:Vyhnite sa oblastiam, kde okolitá teplota presahuje 60 stupňov.
- Polomer ohybu potrubia:Zabezpečte primeraný polomer, aby ste predišli praskaniu izolácie alebo namáhaniu vodičov.
- Identifikácia a označovanie:Udržujte jasné označenie okruhu pre budúcu údržbu.
- Testovanie:Pred zapnutím napájania vykonajte test kontinuity, izolačného odporu a poklesu napätia.
- Bežná kontrola:Pravidelne kontrolujte miesta s vysokým{0}}zaťažením, ohyby a spojovacie svorky, či nedochádza k prehriatiu alebo poškodeniu izolácie.
Pri inštalácii podľa noriem UL/NEC môžu káble TW poskytovať desaťročia bezpečného a efektívneho výkonu v bytových a komerčných elektroinštaláciách.
Ako si vybrať a kúpiť TW kábel
Teraz, keď rozumiete technickým aspektom, tu je postupvybrať a kúpiťsprávny TW kábel-a prečoDongguan Greater Wire & Cable Co., Ltd.je váš dôveryhodný partner.
Ako identifikovať kvalifikovaný produkt
- Certifikácia UL / CUL:Vždy skontrolujte, či sú na plášti drôtu vytlačené logá UL a CUL.
- Jasné označenia:Na plášti by mal byť uvedený model (TW), menovité napätie (600 V), typ vodiča (CU=meď) a prierez vodiča (veľkosť AWG).
- Overenie materiálu:Potvrďte izoláciu z termoplastického PVC a menovitú teplotu.
- Podrobnosti o výrobcovi:Spoľahliví dodávatelia poskytujú čísla šarží a sledovateľnosť.
- Po-podpora predaja:Vyberte si dodávateľov, ktorí ponúkajú technické poradenstvo a pohotové služby zákazníkom.
Technické pokyny pre výber
- Vyberte si prierez vodiča (AWG/mm²) na základe záťažového prúdu, dĺžky obvodu a poklesu napätia.
- Prispôsobte kábel spôsobu inštalácie-inštalačnej rúrky, podnosu alebo obežnej drážky.
- Posúdiť faktory prostredia (vlhkosť, teplo, chemikálie).
- Nechajte rezervu pre budúce rozšírenie alebo zvýšenie zaťaženia.
- Vyvážte náklady-dlhodobou spoľahlivosťou a bezpečnosťou.
Prečo si vybraťVäčšie drôty a káble?
Dongguan Greater Wire & Cable Co., Ltd.je profesionálny výrobca špecializujúci sa na-vysokokvalitné elektrické vodiče a káble.
Tu je dôvod, prečo nášTW drôtProduktový rad vyniká:
✅ Úplná certifikácia UL a CUL
Naša séria TW spĺňa bezpečnostné normy UL (USA) aj CUL (Kanada)-, čím zabezpečuje globálnu zhodu a spoľahlivosť.
✅ Kompletný sortiment
Od elektroinštalácie v domácnostiach až po priemyselné aplikácie, ponúkame všetky veľkosti a typy káblov TW-pripravených na okamžité dodanie.
✅ Flexibilná podpora pre akúkoľvek veľkosť projektu
Či už zapájate jeden dom alebo celý obchodný komplex, môžeme prispôsobiť objemy dodávok a logistiku vašim projektovým potrebám.
✅ Profesionálny pred-predaj a popredajný-servis
Naši skúsení technici a podporný personál vám pomôžu s výberom, inštaláciou a riešením problémov-zabezpečujúc-bezstarostné obstarávanie.
✅ Konkurenčné ceny + zabezpečenie kvality
Ako priamy výrobca kontrolujeme výrobu aj kvalitu a ponúkame špičkové produkty za-priame ceny z výroby.
