V elektrotechnike a rozvodoch elektriny sa farby vodičov nikdy nevyberajú náhodne. Namiesto toho sú starostlivo definované prísnymi národnými a regionálnymi normami. Pre Austráliu, Nový Zéland a širšiu oblasť Oceániefarebné kódy drôtovsú viac než len spôsob identifikácie -, sú základným bezpečnostným mechanizmom a kritickou súčasťou dodržiavania súladu s elektrickými inštaláciami.
Mnohí kupujúci, ktorí kupujú elektrické káble, často venujú väčšiu pozornosť špecifikáciám, veľkosti vodičov alebo cene, pričom prehliadajú úlohu farebného kódovania. Farby vodičov však priamo určujú ich funkciu v obvode. Použitie nesprávnej farby môže viesť k zámene, poruchám, skratom alebo dokonca vážnym úrazom elektrickým prúdom, ako je zabitie elektrickým prúdom a požiar. Z tohto dôvodu, či už zariaďujete nový dom, pracujete ako dodávateľ elektrickej energie alebo dodávate rozsiahly-projekt infraštruktúry, musíte pochopiť a dodržiavaťAustrálsky drôtfarebné kódyje nevyhnutné.
Tento článok odpovie na otázku: "Aký je farebný kód pre elektrické vedenie v Austrálii?" Vysvetlí súčasný austrálsky štandard a porovná ho so staršími štandardmi, načrtne scenáre použitia pre každú farbu a poskytne praktickú príručku pre výber vhodnej farby kábla pre váš konkrétny projekt. Predstavíme tiež rôzne typy káblov, ktoré sa v Austrálii bežne používajú, vrátane oranžového okrúhleho kábla, kábla TPS, kábla SWA, kábla SDI, gumeného kábla, stavebného drôtu, uzemňovacieho kábla, kábla s neutrálnym tienením, kábla prístrojového vybavenia a ďalších káblov, ktoré sú v súlade so štandardmi-. Vysvetlíme tiež, ako spoločnosť Dongguan Great Wire and Cable Co., Ltd. poskytuje vysokovýkonné-riešenia pre širokú škálu priemyselných odvetví v Austrálii a Oceánii.
Čo sú farebné kódy drôtov?
Farebné kódovanie vodičov je prax používania rôznych farieb izolácie na označenie funkcie každého vodiča v elektrickom systéme. Ide o celosvetovo uznávanú bezpečnostnú metódu, ktorá uľahčuje elektrikárom, inžinierom a inšpektorom identifikáciu úlohy každého drôtu.
V typickom elektrickom obvode sú vždy zapojené tri základné vodiče:
- Aktívna/fázová linka (živé vedenie):Vodič prenášajúci prúd zo zdroja energie.
- Neutrálna čiara:Vodič dokončujúci spätnú dráhu prúdu.
- Uzemnenie/uzemnenie:Bezpečnostný vodič je pripojený k zemi, aby sa zabránilo usmrteniu elektrickým prúdom a chránilo zariadenie.
Austrália reguluje farebné kódy vodičov podľaAS/NZS 3000:2018 Pravidlá elektroinštalácie, ktoré sa vzťahujú na rezidenčné, komerčné, priemyselné a infraštruktúrne projekty.
Dôležitosť farebných kódov možno zhrnúť takto:
1. Bezpečnosť:Zabraňuje chybám zapojenia, ktoré môžu viesť k požiaru, skratu alebo úrazu elektrickým prúdom.
2. Účinnosť:Umožňuje rýchlu identifikáciu vodičov v zložitých obvodoch, čím šetrí čas pri inštalácii alebo údržbe.
3. Súlad:Zabezpečuje, aby inštalácie spĺňali zákonné požiadavky Austrálie a Nového Zélandu.
AktuálneAustrálsky drôtKódy farieb
PodľaAS/NZS 3000:2018, štandardné kódy farieb vodičov v Austrálii sú nasledovné:
| Funkcia | Aktuálny kód farby | Popis | Stará štandardná farba |
|---|---|---|---|
| Aktívny (jednofázový) | Hnedá | Prúd prenášajúci živý vodič | Červená |
| Neutrálne | Modrá | Spätná dráha prúdu | Čierna |
| Zem (zem) | Zelená/žltá | Bezpečnostný vodič | Zelená |
| Troj{0}}fázové (L1 / L2 / L3) | Hnedá / čierna / šedá | Troj{0}}fázové napájanie pre priemyselné systémy | Červená / Biela / Modrá |
Poznámka:Mnoho starších budov v Austrálii stále používa systém farieb spred roku 2000. Preto musia elektrikári vždy potvrdiť farby vodičov pred vykonaním údržby alebo modernizácie.
Ktorá farba sa používa v ktorom scenári?
Každá farba má priradenú špecifickú funkciu a mala by byť použitá v špecifických aplikáciách:
- Hnedá (aktívna/fáza):Používa sa pre jednofázové-vodiče pod napätím. Bežné v obvodoch osvetlenia v domácnostiach, všeobecných elektrických zásuvkách a spotrebičoch, ako sú chladničky a práčky.
- Modrá (neutrálna):Používa sa ako neutrálny vodič v bytových a komerčných elektroinštaláciách.
- Zelená/žltá (Zem):Používa sa univerzálne ako uzemňovací vodič na zaistenie elektrickej bezpečnosti v domácnostiach, továrňach, školách a verejných zariadeniach.
- Hnedá/čierna/sivá (troj{0}}fázové):Používa sa v trojfázových{0}}systémoch napájania priemyselných motorov, HVAC systémov, ťažkých-strojov a banských zariadení.
- Červená (stará aktívna farba):Nájdené v starších inštaláciách. Pri dodatočnej montáži alebo údržbe je potrebné venovať zvýšenú pozornosť, aby nedošlo k nesprávnemu zapojeniu.
Príklad:
- V typickom austrálskom dome sa budú používať osvetľovacie obvodyhnedá pre živú, modrá pre neutrálnu a zelená/žltá pre zem.
- V továrni sa môže používať trojfázový{0} motorhnedá, čierna a sivápre L1, L2 a L3, plus modrá pre neutrálnu a zelená/žltá pre zem.
Prečo sú farebné kódy také dôležité?
- Bezpečnosť:Nesprávne zapojenie aktívnych a neutrálnych vodičov môže spôsobiť nebezpečenstvo úrazu elektrickým prúdom alebo poškodenie zariadenia.
- štandardizácia:Pomáha zabezpečiť, aby všetci elektrikári bez ohľadu na veľkosť projektu pracovali podľa rovnakých pokynov.
- Účinnosť údržby:Štandardizované farby skracujú čas na riešenie problémov a zlepšujú produktivitu.
Ako si vybrať farby drôtov pre rôzne situácie
Rezidenčné aplikácie
- Svetelné obvody:Hnedá (aktívna) + modrá (neutrálna) + zelená/žltá (zem).
- Vysokovýkonné kuchynské spotrebiče- (napr. rúry, sporáky):Vyžadujú väčšie veľkosti vodičov, ale zachovávajú rovnaké farebné označenie.
Priemyselné aplikácie
- Trojfázové{0}}vybavenie:Hnedá, čierna a sivá pre L1/L2/L3, s modrou (neutrálnou) a zelenou/žltou (zem).
- Ťažká-priemyselná kabeláž:Často sa dodáva v oranžovom kruhovom kábli so štandardizovanými farbami vodičov vo vnútri.
Špeciálne aplikácie
- Požiarne a núdzové systémy:Požiarne-káble sú zvyčajne červené-opláštené.
- Prístrojové a riadiace systémy:Na identifikáciu signálu možno použiť viacžilové káble s rôznymi farebnými kombináciami.
Typy káblov a farebné aplikácie
| Typ kábla | Aplikácia | Typické veľkosti | Použitie farebného kódu |
|---|---|---|---|

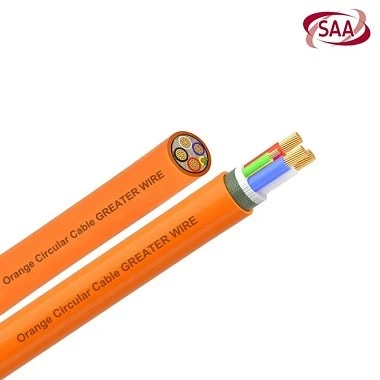

| Oranžový kruhový kábel | Priemyselné stroje, banské napájanie | 2,5 mm² – 95 mm² | Tri{0}}fázové farby (hnedá/čierna/sivá) + modrá + zelená/žltá |
| Kábel TPS | Bytové a komerčné elektroinštalácie | 1,5 mm² – 6 mm² | Hnedá, modrá, zelená/žltá |
| Kábel stredného napätia | Priemyselná-distribúcia stredného napätia | 6,6kV – 35kV | Štandardné-jadrá |
| VSD kábel | Pohon s premenlivou rýchlosťou k motoru | Tienené vzory | Hnedá, modrá, zelená/žltá |
| Protipožiarny kábel | Požiarna signalizácia, núdzové systémy | Požiarna odolnosť 90-120 minút | Červený vonkajší plášť |
| Ťažobný kábel | Ťažba a razenie tunelov, extra odolnosť | 35 mm² – 240 mm² | Viacfarebné, funkčné oddelenie |
| Stavebný drôt | Hlavné rozvody elektriny v budovách | 1,5 mm² – 16 mm² | Hnedá, modrá, zelená/žltá |
Ako vybrať správny model kábla
Na základe záťažového prúdu
| Záťažový prúd (A) | Odporúčaná veľkosť (AWG) | Typická aplikácia |
|---|---|---|
| Menší alebo rovný 15A | 14 AWG | Vnútorné osvetlenie |
| 16–20A | 12 AWG | Bytové zásuvky, malé spotrebiče |
| 21–30A | 10 AWG | Klimatizácia, vysokovýkonné{0}}zásuvky |
Na základe inštalačného prostredia
- Interiér:TPS kábel.
- Vonkajšie/podzemné:Oranžový kruhový kábel alebo kábel vysokého napätia.
- Vysoká{0}}teplota/požiarna bezpečnosť:Požiarny kábel.
Na základe certifikácie
- Vždy vyberajte káble sCertifikácia SAA, povinné schválenie elektrických káblov v Austrálii a na Novom Zélande.
Vyberte si Dongguan Greater Wire & Cable Co., Ltd.
Poskytujeme akomplexný rad káblov-schválených SAAvrátane:
- Oranžový kruhový kábel, kábel TPS, kábel vysokého napätia, kábel VSD, protipožiarny kábel, elastomérový kábel, kábel pre vysoké zaťaženie, kábel pre bežné zaťaženie, anténny kábel, kábel SWA, banské káble, kábel SDI, gumený kábel, stavebný drôt, uzemňovací kábel, neutrálny kábel obrazovky, prístrojový kábel
Naše kľúčové výhody:
1. Široký sortiment:Kompletný sortiment austrálskych štandardných káblov.
2. Regionálny súlad:Plne kompatibilné s trhmi v Austrálii, Novom Zélande, Papue Novej Guinei, Fidži, Šalamúnových ostrovoch, Vanuatu, Samoe, Tonga, Tuvalu, Kiribati a ďalších.
3. Osvedčený záznam:Dodáva sa pre veľké projekty v komerčných budovách, letiskách, univerzitách, železniciach a banských závodoch.
4. Úplné špecifikácie:Pokrytie od 1,5 mm² vyššie vo všetkých štandardných veľkostiach.
5. Rýchle doručenie:Veľká{0}}výrobná kapacita, ktorá podporuje hromadné a malé objednávky.
6. Technická podpora:Pred-konzultácia a popredajný-servis.
7. Certifikovaná kvalita:Všetky produkty sú dodávané sCertifikácia SAA.
8. Prispôsobenie:Možnosti materiálov, veľkostí, farieb, výkonu, značenia a balenia.
Spoľahlivé riešenia pre projekty všetkých veľkostí
Či už ste majiteľ domu, ktorý vyžaduje bytové rozvody, dodávateľ elektroinštalácie v komerčných budovách alebo priemyselný operátor, ktorý sa stará o rozsiahle{0}}ťažobné projekty, poskytujeme profesionálne-káble a spoľahlivú technickú podporu. Vďaka dlhoročným globálnym skúsenostiam s výrobou a exportom zaisťujeme bezpečné, nákladovo{3}}efektívne a štandardné{4}}riešenia vyhovujúce pre každú aplikáciu.
