V modernej elektrotechnike a projektoch domácej elektroinštalácie nie je výber správneho kábla len o dodržiavaní elektrických predpisov, ale aj o zaistení dlhodobej-bezpečnosti a spoľahlivého výkonu. Pokiaľ ide o vonkajšie alebo podzemné rozvody, častou otázkou, ktorú si mnohí zákazníci kladú, je:"Má kábel UF-B tienenie?"
Na prvý pohľad sa to môže zdať ako jednoduchá otázka, no odpoveď priamo ovplyvňuje plánovanie projektu, bezpečnosť inštalácie a efektívnosť nákladov.
V tomto článku poskytneme jasné a profesionálne vysvetlenie štruktúry kábla UF-B, potvrdíme, či obsahuje tieniacu vrstvu, a vysvetlíme, ako to ovplyvňuje používanie v reálnom-svete. Preskúmame aj typické scenáre aplikácií a ponúkneme praktické tipy na výber, ktoré vám pomôžu robiť informované rozhodnutia o nákupe.
Pochopenie štruktúry kábla UF-B
Skôr než budeme môcť určiť, či má kábel UF{0}}B tienenie, je dôležité pochopiť jeho vnútornú štruktúru a zamýšľaný účel.

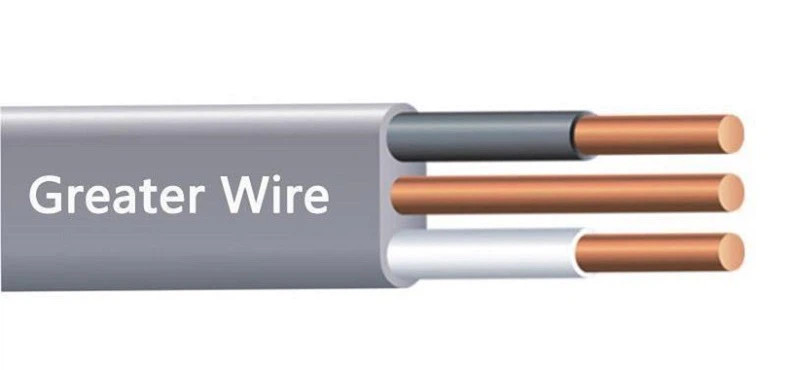

Základné komponentyKábel UF-B
Kábel UF-B, skratka prePodzemný napájací kábel-B, je špeciálne navrhnutý prevonkajšie aplikácie, vrátane priameho pochovávania pod zemou. Jeho štruktúra zvyčajne pozostáva z troch hlavných častí:
- Dirigent:Zvyčajne sú vyrobené z-medi alebo hliníka vysokej čistoty pre vynikajúcu vodivosť.
- Izolačná vrstva:Každý vodič je samostatne izolovaný PVC, aby sa zabránilo skratu a úniku.
- Celkový plášť:Hrubý, pevný PVC plášť, ktorý chráni pred vlhkosťou, fyzickým poškodením a UV žiarením.
Najpozoruhodnejšou vlastnosťou kábla UF-B je jehopevný, integrovaný vonkajší plášť, čo eliminuje potrebu vedenia v mnohých aplikáciách priameho-pochovávania.
Rozdiel medzi káblom UF-B a NM-B
Káble UF-B sa často zamieňajú s káblom NM-B (ne-metalickým plášťom), ale sú navrhnuté pre rôzne prostredia.
| Funkcia | Kábel UF-B | Kábel NM-B |
|---|---|---|
| Prostredie použitia | Vonkajšie, podzemné, vlhké miesta | Len vnútorné, suché miesta |
| Vonkajšia bunda | Hrubé, pevné PVC pre úplnú ochranu | Tenké PVC cez jednotlivé drôty |
| Vodotesná schopnosť | Vynikajúce, vhodné na priame pochovanie | Žiadne vodotesné vlastnosti |
| UV odolnosť | Áno, určené na vystavenie slnku | Žiadna UV ochrana |
| náklady | O niečo vyššie | Nižšia |
Zhrnutie:NM-B nemožno používať vonku ani pod zemou. Používanie v takýchto prostrediach môže viesť k zlyhaniu izolácie a dokonca k úrazu elektrickým prúdom.
Funkcie vodotesné a{0}}odolné voči počasiu
Kábel UF-B je skonštruovaný tak, aby vydržal drsné vonkajšie podmienky:
- Vodotesný:Určené na trvalé vystavenie vlhkosti alebo mokrej pôde.
- Odolné voči UV žiareniu:Chráni pred poškodením spôsobeným-dlhodobým slnečným žiarením.
- Trvanlivosť:Odoláva oderu, fyzickému namáhaniu a menším nárazom počas inštalácie alebo použitia v podzemí.
Vďaka týmto vlastnostiam je UF-B ideálnym riešením pre vonkajšie osvetlenie, terénne úpravy a podzemné elektrické rozvody.
Má kábel UF-B štít?
Teraz odpovedzme na základnú otázku:Má kábel UF-B tieniacu vrstvu?
Priama odpoveď je:nie,UF-B kábelnemá štít.
Prečo kábel UF-B neobsahuje štít
UF-B je určený predovšetkým nachrániť pred environmentálnymi faktormiako voda, slnečné svetlo a fyzické poškodenie -nie elektromagnetické rušenie (EMI).
- Hrubý PVC plášť poskytuje mechanickú ochranu, aleneblokuje elektromagnetické signály.
- Zvyčajne sa používajú tieniace vrstvysignálne káble alebo káble MC (Metal Clad)., kde je ochrana EMI kritická.
- Pridanie štítu by zvýšilo náklady a zložitosť inštalácie, čo je zbytočné pre väčšinu obytných alebo vonkajších energetických aplikácií.
Čo robiť, ak je potrebné tienenie
Ak váš projekt vyžaduje ochranu proti EMI -, napríklad v nemocniciach, vysielacích staniciach alebo citlivých laboratórnych prostrediach, - UF-B jenie správna voľba.
Namiesto toho by ste mali zvážiť:
- MC kábel:Dodáva sa so zabudovaným-kovovým plášťom, ktorý ponúka určité tienenie.
- Tienené káble:Špeciálne navrhnuté na prenos signálu alebo citlivé elektronické systémy.
Vplyv UF-B bez štítu
Aj keď UF-B nemá tieniacu vrstvu, zostáva bezpečný a spoľahlivý pre veľkú väčšinu obytných a ľahkých komerčných vonkajších aplikácií.
Elektromagnetické rušenie (EMI)
- V štandardnej domácej elektroinštalácii je výkonové zaťaženie vysoké a úrovne EMI sú nízke, takže chýba tienenieminimálny efekt.
- Ak je UF-B nainštalovaný v blízkosti audio zariadenia alebo komunikačných káblov, môže tam byťmenšie rušenie.
Riešenie:Udržujte minimálnu vzdialenosť 30 cm (12 palcov) medzi UF-B a nízkonapäťovými{3}}káblami signálu, alebo UF-B veďte vnútri kovového potrubia.
Bezpečnostné úvahy
Bezpečnosť UF-B je zabezpečená predovšetkým:
- Ochrana GFCI:Prerušovače zemného obvodu zabraňujú nebezpečenstvu úrazu elektrickým prúdom.
- Hrubý vonkajší plášť:Chráni pred mechanickým poškodením a rozpadom izolácie.
Absencia štítunezvyšuje riziko úrazu elektrickým prúdom alebo požiaruza predpokladu, že sú dodržané správne postupy inštalácie.
Tipy na inštaláciu
- Pri zakopávaní UF-B pod zem zvážte použitie potrubia na dodatočnú mechanickú ochranu.
- Oddeľte UF-B od nízkonapäťových-káblov alebo citlivých signálnych káblov, aby ste minimalizovali potenciálne rušenie.
Typické aplikácieKábel UF-B
Kábel UF-B je všestranný a široko používaný pre vonkajšie a podzemné projekty. Bežné aplikácie zahŕňajú:
- Systémy vonkajšieho osvetlenia:Záhradné svietidlá, osvetlenie chodníkov a záhradné inštalácie.
- Podzemné elektrické napájanie:Rozvod elektriny pre dvory a odľahlé oblasti.
- Zapojenie garáže alebo prístrešku:Napájanie samostatných štruktúr z hlavného zdroja energie.
- Poľnohospodárske vybavenie:Čerpadlá, zavlažovacie systémy a vonkajšie ovládacie panely.
Neodporúča sa pre:
- Priemyselné prostredie s vysokým EMI.
- Audio, video alebo komunikačné systémy.
- Oblasti blízko-vysokofrekvenčných alebo presných elektronických zariadení.
Tipy na výber správneho kábla
Výber správneho kábla závisí od konkrétnych požiadaviek vášho projektu.
| Prípad použitia | Odporúčaný kábel | Poznámky |
|---|---|---|
| Všeobecné vonkajšie osvetlenie, priamy pohreb | Kábel UF-B | Cenovo-efektívne a jednoducho sa inštaluje |
| Priemyselné oblasti s vysokým EMI | MC kábel | Zabudovaný-kovový štít |
| Signálne alebo komunikačné vedenie | Tienený kábel | Pre slaboprúdové systémy |
Kľúčové úvahy:
- Identifikujte prevádzkové prostredie (suché, mokré, zakopané alebo odkryté).
- Vyhodnoťte problémy s rušením EMI.
- Vyvážte náklady s bezpečnosťou a zložitosťou inštalácie.
- Vždy si vyberte káble zo zoznamu UL{0}}, ktoré spĺňajú miestne elektrické predpisy.
