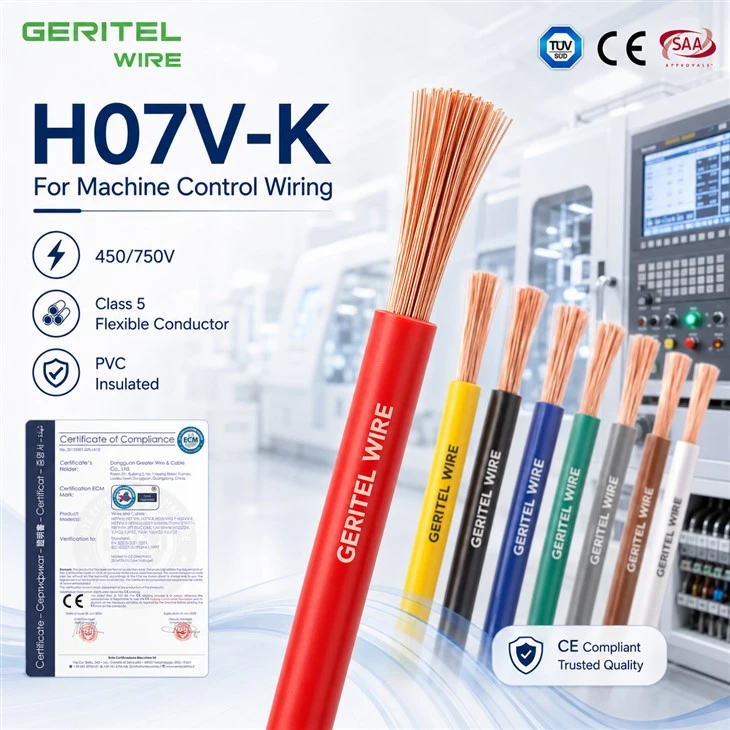

H07V-K cable

Flexibilný spojovací kábel pre zariadenia, terminály a riadiace obvody

Pre OEM zariadenia a elektrické zostavy môže H07V-K slúžiť akokábel na pripojenie zariadeniapre krátke chránené spojenia medzi spínačmi, relé, napájacími zdrojmi, svorkami a ovládacími zariadeniami. Vďaka flexibilnej medenej konštrukcii sa každý jednotlivý vodičový drôt ľahšie vytvára vo vnútri kompaktného zariadenia ako pevné alternatívy, zatiaľ čo izolácia z PVC poskytuje známy povrch na označovanie, odizolovanie a ukončenie. GERITEL WIRE podporuje farebne -kódované dodávky, súkromné značenie a produkčné-balenie pre výrobcov. Pri internom zapojení zariadenia by sa malo skontrolovať napätie obvodu, prúd, teplota okolia a kompatibilita svoriek, aby sa vybraný kábel zhodoval so skutočným dizajnom zariadenia, a nie so všeobecným predpokladom{5}}napájania{6}}káblov.

ŠPECIFIKÁCIE PRODUKTU

H07V-K wire

Aplikácie

Panelové vodiče z PVC na použitie v ovládacích spínačoch, reléových a prístrojových paneloch výkonových rozvádzačov a na účely, ako sú vnútorné konektory v zariadeniach usmerňovačov, spúšťače motorov a ovládače.

ŠPECIFIKÁCIE
Menovité napätie Uo/U	H05V-K:300/500V H07V-K:450/750V
Teplotné hodnotenie	Pevné: -30 stupňov až +70 stupňov Ohnutý: -5 stupňov až +70 stupňov
Minimálny polomer ohybu	Pevné: 6 x celkový priemer
Dirigent	Pružný medený vodič triedy 5
Izolácia	PVC (polyvinylchlorid)
Farba izolácie	Červená, Čierna, Modrá, Oranžová, Žltá, Biela, Zelená/Žltá, Fialová, Ružová, Sivá, Hnedá
ŠTANDARDY	EN 50525-2-31, EN 60228 Spomaľovač horenia podľa IEC/EN 60332-1-2 Odolné voči UV žiareniu

DIMENSIONS

NOMINÁLNA PLOCHA PRIEREZU mm²

	CELKOVÝ NOMINÁLNY PRIEMER mm²	NOMINÁLNA HMOTNOSŤ kg/km
	CELKOVÝ NOMINÁLNY PRIEMER mm²	NOMINÁLNA HMOTNOSŤ kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

VODIČE

NOMINÁLNY KRÍŽ ODDIELAL AREÁL mm²	MAXIMÁLNY PRIEMER DRÔTOV V VODIČI mm	MAXIMÁLNY ODPOR VODIČA PRI 20 stupňoch ohmy/km
NOMINÁLNY KRÍŽ ODDIELAL AREÁL mm²	MAXIMÁLNY PRIEMER DRÔTOV V VODIČI mm	Obyčajné drôty
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRICKÉ CHARAKTERISTIKY

NOMINÁLNY KRÍŽ VEKČNÁ OBLASŤ mm²	REFERENČNÁ METÓDA A (UZATVORENÉ V TEPELNÉ POTRUBIE IZOLOVACIE STENY ATD.) Ampéry		REFERENČNÁ METÓDA B (UZATVORENÉ V POTRUBÍ V STENE ALEBO VNÚTRI TRUNKING ATD.) Ampéry		REFERENČNÁ METÓDA C (priamo strihaný) Ampéry		REFERENČNÁ METÓDA F (VO VOĽNOM VZDUCHU ALEBO NA PERFOROVANÝCH KÁBLOVÝCH ŽLABÁCH ATD. HORIZONTÁLNE ALEBO VERTIKÁLNE ATD.) Ampéry
							Dojímavé			Rozmiestnené podľa jeden priemer
							Dojímavé			2 káble jednofázové-fázové striedavé alebo jednosmerné alebo 3 káble trojfázové-ploché striedavé
	2 Káble Jednofázová-fáza AC alebo DC	3 alebo 4 káble Trojfázová-fáza AC	2 Káble Jednofázová-fáza AC alebo DC	3 alebo 4 káble Trojfázová-fáza AC	2 Káble Jednofázová-fáza AC alebo DC	3 alebo 4Káble Tri-Fáza AC	2 Káble Jednofázový AC alebo DCbyt	3 Káble Trojfázová-fáza ACflat	3 Káble Trojfázová-fáza ACtrefoil	Horizontálne	Vertikálne
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFIKÁCIE

H07V-K flexible wire

H07V-K flexible cable

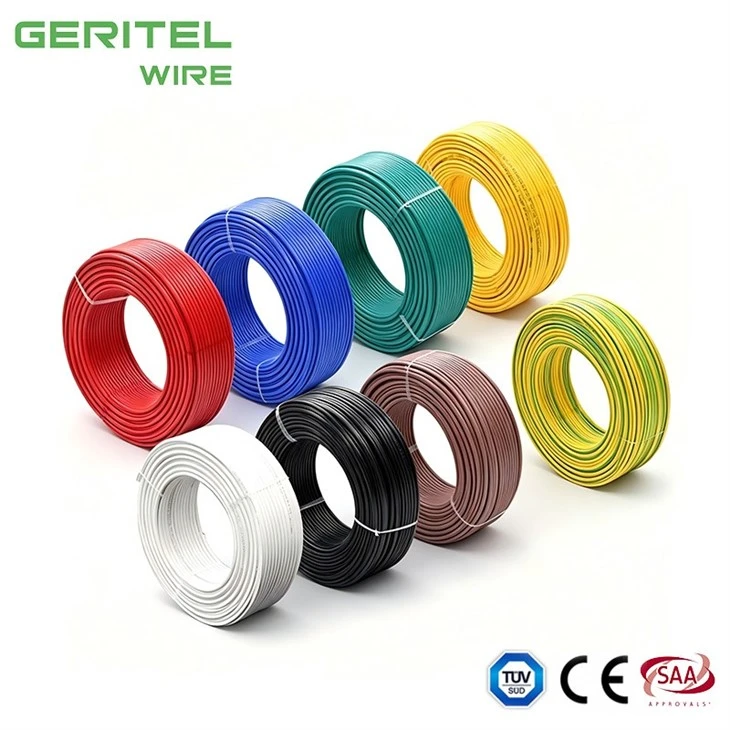

BALENIE

Roll

Plastová cievka

Malý drevený navijak

APLIKÁCIA

Priemyselný ovládací panel

Pripojenie energie z obnoviteľných zdrojov

Zapojenie rozvádzača

CASE

Aktualizácia ústredne na letisku Adelaide

Priemyselný hlavný rozvádzačový rozvod energie

Výmena flexibilného kábla hlavného rozvádzača

PREČO SI VYBRAŤ NÁS

30Roky skúseností
v rámci jednej{0}}zastávky

Dongguan Greater Wire & Cable Co., Ltd. je profesionálny-výrobca káblov v Číne, ktorý dodáva certifikované elektrické káblové riešenia pre stavebné, priemyselné, banícke, energetické a infraštruktúrne projekty po celom svete.

S továrňou s rozlohou 30 000 m², 30 výrobnými linkami, skúsenými inžiniermi a tímom prísnej kontroly kvality poskytujeme spoľahlivé, sledovateľné a vyhovujúce káblové produkty pre medzinárodné inžinierske aplikácie. Naše produkty sú podporované certifikáciami vrátane SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS a ISO.

Zaviazali sme sa k bezpečnosti, kvalite, transparentnosti a{0}}dlhodobému partnerstvu. Od kontroly surovín až po testovanie hotového výrobku je každá šarža starostlivo kontrolovaná, aby sa zabezpečil stabilný výkon a spoľahlivé využitie projektu.

Väčší kábel - certifikovaná kvalita. Spoľahlivé zásobovanie. Technická hodnota.

15K

Dokončené projekty

150+

odborný personál

15K

spokojných klientov

92+

ocenenia a certifikáty

ZARIADENIE ZÁVODU

GLOBÁLNE CERTIFIKÁCIE

H07V-K switchboard wire

FOTKY ZÁKAZNÍKOV

H07V-K building wire

MEDZINÁRODNÁ DOPRAVA

Námorná preprava

Pre veľké{0}}objemové objednávky ponúkame spoľahlivé riešenia námornej prepravy. Váš tovar je bezpečne zabalený a odoslaný v kontajneroch, čo zaisťuje nákladovo-efektívne doručenie do prístavov po celom svete.

Letecká preprava

Pre rýchlejšie doručenie naša letecká prepravná služba zaisťuje, že sa vaše produkty dostanú rýchlo do medzinárodných destinácií, a to starostlivou manipuláciou a úplným sledovaním po ceste.

Medzinárodný expres

Potrebujete urgentné zásielky? Naša medzinárodná expresná služba efektívne doručuje malé až stredné objednávky a poskytuje služby od dverí k dverám-do{1}}služby so sledovaním v reálnom čase-pre pokoj.

KOOPERAČNÝ PARTNER

Hľadáme kooperatívneho partnera na rozšírenie nášho podnikania.

Ako s nami spolupracovať?

Jednoducho sa podeľte o svoje požiadavky, získajte naše profesionálne riešenie, potvrďte vzorky a užívajte si rýchlu a spoľahlivú výrobu a celosvetové dodanie -, spolupráca s nami je taká jednoduchá.

Naša adresa

Budova 2, č. 40 Luxi 2nd Road, mesto Liaobu, mesto Dongguan, provincia Guangdong, Čína

Telefónne číslo

+86 136 6257 9592

+86 135 1078 4550

E-e-mail

manager01@greaterwire.com

FAQ

Dá sa H07V-K použiť ako prepojovací-kábel?

Áno, distribútori môžu uvádzať H07V-K spojovací kábel pre chránené interné pripojenia zariadenia. Kupujúci by si mal aj tak skontrolovať požiadavky na napätie, teplotu a schválenie, pretože všeobecný výraz-napojenie drôtu zahŕňa mnoho rôznych konštrukcií. GERITEL WIRE dokáže zosúladiť výrobné balenie s panelovou-manipuláciou v obchode, automatizovaným spracovaním drôtu alebo požiadavkami distribútora na skladovanie pri opakovaných objednávkach.

Je 2491X rovnaký ako H07V-K?

Kábel 2491Xje bežnou referenciou na britskom-trhu pre flexibilné jednožilové panely a káble z PVC{1}}, pričom H07V-K sa môže dodávať v rámci tejto rodiny v závislosti od presného štandardu a hodnotenia. Vždy porovnajte údajový list namiesto toho, aby ste predpokladali, že každý záznam 2491X je rovnaký. Ak má projekt niekoľko okruhov alebo cieľových trhov, GERITEL WIRE môže pomôcť oddeliť aplikácie H07V-K od okruhov, ktoré potrebujú LSZH, tienený, vysokoteplotný alebo súvislý{10}}flex kábel.

Aká trieda vodičov sa používa v H07V-K?

H07V-K bežne používa vodič IEC 60228 triedy 5 vyrobený z mnohých jemných medených prameňov. Táto konštrukcia zlepšuje flexibilitu inštalácie a uľahčuje smerovanie cez preplnené rozloženie skríň ako pri pevných vodičoch. GERITEL WIRE môže poskytnúť prehľad technických údajov a praktické exportné balenie, takže nákupný tím má jasnejšie informácie pred schválením hromadnej výroby.

Je vodič holý medený alebo pocínovaný medený?

Štandard H07V-K sa bežne vyrába z jemného lankového medeného drôtu s použitím holej žíhanej medi. Pocínovaná meď by sa nemala predpokladať, pokiaľ to nie je výslovne uvedené v špecifikácii výrobcu alebo v požiadavke projektu. Pre dlhodobé-programy dokáže GERITEL WIRE koordinovať konzistentnú identifikáciu farieb, štítky a objednávkovú dokumentáciu, aby sa znížili chyby pri prijímaní a montáži, ktorým sa dá vyhnúť.
