flexibilný kábel reléového panelu Postavený pre organizovanú vnútornú elektrickú montáž

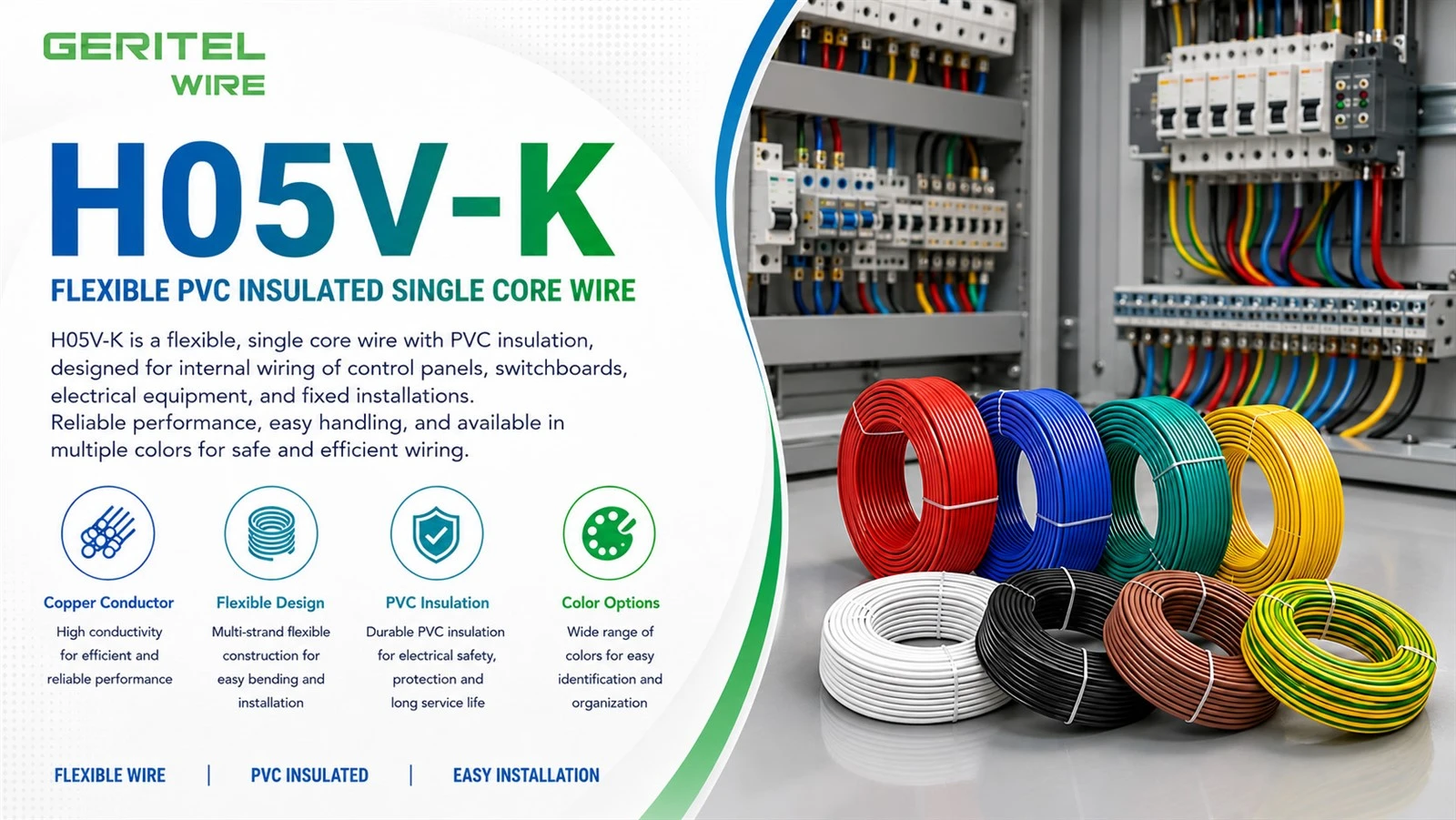

H05V-K používa jemný-lankový medený vodič triedy 5 s izoláciou z PVC pre reléové skrine, vložené reléové panely a skrine ovládacieho rozhrania. Táto stránka je zacielená na vyhľadávaniaZapojenie relé H05V-K, jednožilový riadiaci kábel a jemný lankový panelový kábel pri zachovaní konzistentnosti technickej definície produktu. flexibilita uľahčuje čisté obliekanie krátkych tratí medzi relé, svorkami a ovládacími zariadeniami. Drôt je určený na vhodné pevné alebo chránené vnútorné použitie, takže konečný výber by sa mal riadiť výkresom zariadenia, napätím, spôsobom inštalácie a miestnymi pravidlami. GERITEL WIRE môže potvrdiť konštrukciu, farbu a detaily balenia pred sériovou výrobou.

ŠPECIFIKÁCIE PRODUKTU

H05V-K cable for electrical appliance internal wiring

Aplikácie

Panelové vodiče z PVC na použitie v ovládacích spínačoch, reléových a prístrojových paneloch výkonových rozvádzačov a na účely, ako sú vnútorné konektory v zariadeniach usmerňovačov, spúšťače motorov a ovládače.

ŠPECIFIKÁCIE
Menovité napätie Uo/U	H05V-K:300/500V H07V-K:450/750V
Teplotné hodnotenie	Pevné: -30 stupňov až +70 stupňov Ohnutý: -5 stupňov až +70 stupňov
Minimálny polomer ohybu	Pevné: 6 x celkový priemer

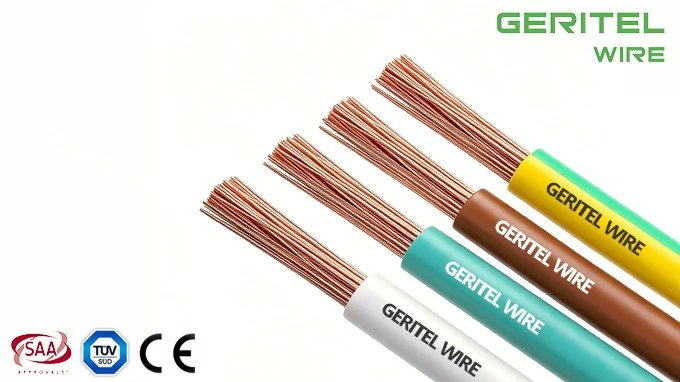

Dirigent	Pružný medený vodič triedy 5
Izolácia	PVC (polyvinylchlorid)
Farba izolácie	Červená, Čierna, Modrá, Oranžová, Žltá, Biela, Zelená/Žltá, Fialová, Ružová, Sivá, Hnedá
ŠTANDARDY	EN 50525-2-31, EN 60228 Spomaľovač horenia podľa IEC/EN 60332-1-2 Odolné voči UV žiareniu

DIMENSIONS

NOMINÁLNA PLOCHA PRIEREZU mm²

	CELKOVÝ NOMINÁLNY PRIEMER mm²	NOMINÁLNA HMOTNOSŤ kg/km
	CELKOVÝ NOMINÁLNY PRIEMER mm²	NOMINÁLNA HMOTNOSŤ kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

VODIČE

NOMINÁLNY KRÍŽ ODDIELAL AREÁL mm²	MAXIMÁLNY PRIEMER DRÔTOV V VODIČI mm	MAXIMÁLNY ODPOR VODIČA PRI 20 stupňoch ohmy/km
NOMINÁLNY KRÍŽ ODDIELAL AREÁL mm²	MAXIMÁLNY PRIEMER DRÔTOV V VODIČI mm	Obyčajné drôty
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRICKÉ CHARAKTERISTIKY

NOMINÁLNY KRÍŽ VEKČNÁ OBLASŤ mm²	REFERENČNÁ METÓDA A (UZATVORENÉ V TEPELNÉ POTRUBIE IZOLOVACIE STENY ATD.) Ampéry		REFERENČNÁ METÓDA B (UZATVORENÉ V POTRUBÍ V STENE ALEBO VNÚTRI TRUNKING ATD.) Ampéry		REFERENČNÁ METÓDA C (priamo strihaný) Ampéry		REFERENČNÁ METÓDA F (VO VOĽNOM VZDUCHU ALEBO NA PERFOROVANÝCH KÁBLOVÝCH ŽLABÁCH ATD. HORIZONTÁLNE ALEBO VERTIKÁLNE ATD.) Ampéry
							Dojímavé			Rozmiestnené podľa jeden priemer
							Dojímavé			2 káble jednofázové-fázové striedavé alebo jednosmerné alebo 3 káble trojfázové-ploché striedavé
	2 Káble Jednofázová-fáza AC alebo DC	3 alebo 4 káble Trojfázová-fáza AC	2 Káble Jednofázová-fáza AC alebo DC	3 alebo 4 káble Trojfázová-fáza AC	2 Káble Jednofázová-fáza AC alebo DC	3 alebo 4Káble Tri-Fáza AC	2 Káble Jednofázový AC alebo DCbyt	3 Káble Trojfázová-fáza ACflat	3 Káble Trojfázová-fáza ACtrefoil	Horizontálne	Vertikálne
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569
