• 3 × vodiče: Flexibilný uviaznutý konzervovaný žíhaný meď.
• Obrazovka vodiča: polovodivosť zlúčeniny (pre káble s hodnotením napätia 3,3\/3,3 kV a viac).
• Izolácia: EPR.
• Izolačná obrazovka: polovodičový elastomér.
• Kompozitná obrazovka (dirigent Zeme): konzervované žíhané pletenie medi pretkaniny s polyesterovou priadzou.
• Oddeľovač kolísky: polovodivodný PCP.
• 3 × intersticiálny pilot: EPR pokrytý flexibilný uviaznutý konzervovaný medený vodič.
• Puzdro: Ovládač PCP. Na požiadanie je možné ponúknuť ťažký CPE\/CSP Puseath.
Aplikácia
Rýpadlá a banské zariadenia, ktoré si vyžadujú vysokonapäťový zdroj napájania.
Podzemné a povrchové ťažby, kde prevládajú mechanické napätie a tvrdé podmienky.
Ťažké priemyselné aplikácie požadujúce flexibilné, trvanlivé a vysokovýkonné napájacie káble.
Funkcia

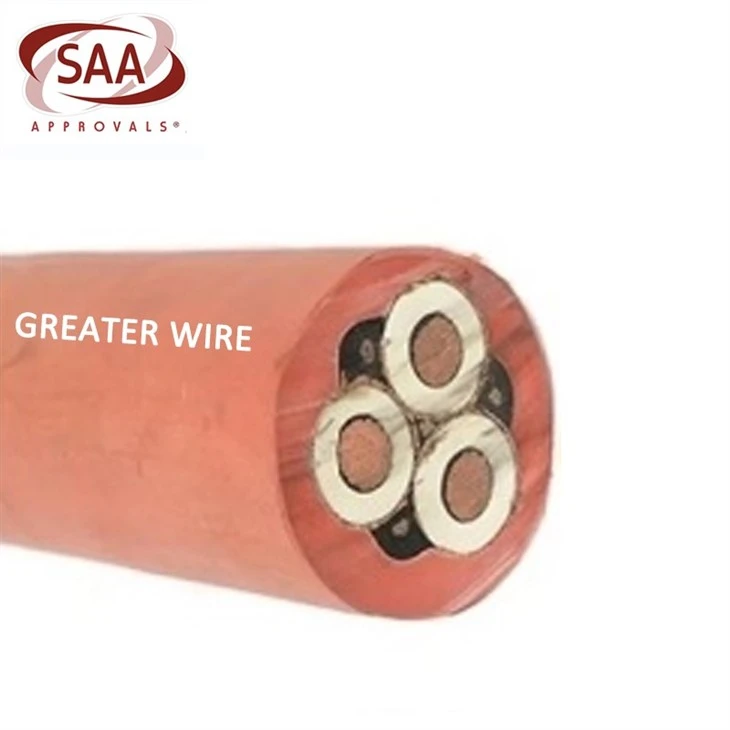

Typ 440 1. 1KV až 22KV Dragline Mining Power Cable (AS\/NZS 2802) je vysoký kompozitný trojjadrový kábel s tromi jadrami s tromi intersticiálnymi pilotnými jadrami určenými pre náročné ťažobné a dragline aplikácie. Vyznačuje sa flexibilným uviaznutým konzervovaným žíhaným meďovým vodičom s polovodivou obrazovkou vodiča (pre 3,3\/3,3 kV a vyššie hodnotenia), aby sa zabezpečila optimálny elektrický výkon. Jadrá sú izolované EPR (etylénový propylén gumový) pre vynikajúcu tepelnú a mechanickú odolnosť, obklopenú polovodičom izolácie elastoméru, aby sa minimalizovalo elektrické napätie. Kompozitná obrazovka konzervovaného pletenia medeného prepleteného s polyesterovou priadzou poskytuje efektívne uzemnenie, zatiaľ čo polovodičný oddeľovač kolísky PCP udržiava štrukturálnu integritu. Tri EPR izolované intersticiálne pilotné jadrá umožňujú monitorovanie alebo kontrolné obvody. Kábel je na požiadanie chránený vysokovýkonným plášťom PCP (s voliteľným CPE\/CSP), čím sa zabezpečuje výnimočná odolnosť proti oderu, olejom, chemikáliám a tvrdým podmienkam prostredia. Tento kábel, ktorý je navrhnutý pre distribúciu výkonu 1,1 kV až 22 kV
Osvedčenie
Typ 440 1. 1KV až 22KV Dragline Mining Power Cable je certifikovaný SAA, v plnom súlade s austrálskymi bezpečnostnými a výkonnými normami.
Kábel, ktorý je navrhnutý pre operácie 1,1 kV až 22 kV, obsahuje izoláciu EPR, polovodivé obrazovky a vysoký zaťažený plášť PCP, ktorý dodáva výnimočné elektrické výkony, mechanickú odolnosť a environmentálnu odolnosť. Zahrnutie troch intersticiálnych pilotných jadier zvyšuje funkčnosť monitorovacích a riadiacich obvodov.
Balík
Úvod spoločnosti
Dongguan Greater Wire & Cable Co., Ltd., je profesionálny výrobca káblových káblov dragline, ktorý poskytol káble pre veľké infraštruktúry, ako sú ťažobné oblasti, letiská, nemocnice, továrne, školy atď., V mnohých regiónoch Oceánie. Vďaka pokročilým výrobným zariadeniam a procesom, kompletným testovacím zariadením a silnou technickou silou sa spoločnosť vyvinula rýchlo po rokoch tvrdej práce a podpore globálnych zákazníkov a získala dobrú povesť a podiel na trhu na zahraničných trhoch.
Okrem tohto drôtu existujú rôzne štandardné káble Oceánie, ktoré získali certifikáciu SAA. Máme tiež certifikáty produktov ako UL, TUV, BPS, PSE, CE atď. Pre iné krajiny a regióny. Naše výrobky sú populárne na medzinárodnom trhu a vyvážajú sa do juhovýchodnej Ázie, Austrálie, na Strednom východe, Afrike, Amerike a Európe, pričom predaj pokrýva viac ako 80 krajín alebo regiónov doma iv zahraničí.
zákazník
Partnera
Populárne Tagy: typ 440 1}. 1 až 22 kv dragline banský kábel AS\/NZS 2802, Čína typu 440 1. 1 až 22 kv dragline Ťažobný kábel AS\/NZS 2802 Výrobcovia, dodávatelia, továreň
| Nominálny vodič | Veľkosť prameňu | Hrúbka izolácie | Hlavná obrazovka | Pilotný dirigent | Hrúbka puzdra | Nominálny celkový priemer | Nominálna váha | ||
| Veľkosť prameňu | Oblasť obrazovky | Veľkosť prameňu | Hrúbka krytu | ||||||
| mm² | No\/mm | Mm | No\/mm | mm² | No\/mm | Mm | Mm | Mm | kg\/100 m |
| Typ 440.1 trieda2 | |||||||||
| 6 | 84/0.30 | 1.5 | 7/0.25 | 7.2 | 18/0.30 | 1 | 3.8 | 30 | 135 |
| 10 | 77/0.40 | 1.5 | 7/0.25 | 8.6 | 27/0.30 | 1 | 3.8 | 32.6 | 166 |
| 16 | 126/0.40 | 1.6 | 7/0.25 | 9.6 | 42/0.30 | 1 | 4.0 | 35.8 | 204 |
| 25 | 209/0.40 | 1.6 | 7/0.25 | 11.3 | 66/0.30 | 1.2 | 4.3 | 39.7 | 269 |
| 35 | 285/0.40 | 1.6 | 7/0.25 | 12.4 | 90/0.30 | 1.2 | 4.6 | 43.1 | 324 |
| 50 | 380/0.40 | 1.7 | 7/0.25 | 14.1 | 120/0.30 | 1.2 | 5.0 | 47.7 | 403 |
| 70 | 203/0.67 | 1.8 | 7/0.25 | 16.5 | 39/0.67 | 1.2 | 5.4 | 53.9 | 539 |
| 95 | 259/0.67 | 2.0 | 7/0.30 | 21.8 | 39/0.67 | 1.2 | 6.0 | 59.3 | 659 |
| 120 | 336/0.67 | 2.1 | 7/0.30 | 24.7 | 42/0.67 | 1.4 | 6.4 | 65.1 | 802 |
| 150 | 427/0.67 | 2.3 | 7/0.40 | 36.1 | 54/0.67 | 1.4 | 6.9 | 72.1 | 1018 |
| 185 | 518/0.67 | 2.5 | 7/0.40 | 40.5 | 63/0.67 | 1.4 | 7.4 | 78.6 | 1198 |
| 240 | 672/0.67 | 2.8 | 7/0.50 | 57.7 | 77/0.67 | 1.6 | 8.2 | 88.6 | 1549 |
| 300 | 854/0.67 | 3.0 | 7/0.50 | 63.2 | 98/0.67 | 1.6 | 8.8 | 96.3 | 1870 |
| Typ 440.3 triedy2 | |||||||||
| 16 | 126/0.40 | 3.0 | 7/0.25 | 13.1 | 42/0.30 | 1.4 | 5.3 | 46.2 | 304 |
| 25 | 209/0.40 | 3.0 | 7/0.25 | 14.8 | 66/0.30 | 1.4 | 5.6 | 50.1 | 379 |
| 35 | 285/0.40 | 3.0 | 7/0.25 | 15.8 | 90/0.30 | 1.4 | 5.9 | 53.5 | 446 |
| 50 | 380/0.40 | 3.0 | 7/0.25 | 17.2 | 120/0.30 | 1.4 | 6.3 | 57.6 | 524 |
| 70 | 203/0.67 | 3.0 | 7/0.25 | 18.6 | 39/0.67 | 1.4 | 6.6 | 62.5 | 659 |
| 95 | 259/0.67 | 3.0 | 7/0.25 | 20.3 | 39/0.67 | 1.6 | 7.1 | 66.2 | 754 |
| 120 | 336/0.67 | 3.0 | 7/0.30 | 27.2 | 42/0.67 | 1.6 | 7.4 | 72 | 914 |
| 150 | 427/0.67 | 3.0 | 7/0.40 | 39.6 | 54/0.67 | 1.6 | 7.8 | 78 | 1119 |
| 185 | 518/0.67 | 3.0 | 7/0.40 | 42.2 | 63/0.67 | 1.6 | 8.2 | 83.4 | 1289 |
| 240 | 672/0.67 | 3.0 | 7/0.40 | 46.6 | 77/0.67 | 1.6 | 8.8 | 90.3 | 1559 |
| 300 | 854/0.67 | 3.0 | 7/0.50 | 63.2 | 98/0.67 | 1.6 | 9.4 | 98.4 | 1920 |
| Typ 440,6 triedy2 | |||||||||
| 16 | 126/0.40 | 5.0 | 7/0.25 | 17.2 | 42/0.30 | 1.4 | 6.4 | 57.3 | 444 |
| 25 | 209/0.40 | 5.0 | 7/0.25 | 18.6 | 66/0.30 | 1.6 | 6.7 | 61.2 | 523 |
| 35 | 285/0.40 | 5.0 | 7/0.25 | 18.6 | 90/0.30 | 1.6 | 7.0 | 64.6 | 599 |
| 50 | 380/0.40 | 5.0 | 7/0.25 | 21.3 | 120/0.30 | 1.6 | 7.3 | 68.5 | 689 |
| 70 | 203/0.67 | 5.0 | 7/0.25 | 23.4 | 39/0.67 | 1.6 | 7.7 | 73.7 | 834 |
| 95 | 259/0.67 | 5.0 | 7/0.30 | 29.2 | 39/0.67 | 1.8 | 8.1 | 77.8 | 964 |
| 120 | 336/0.67 | 5.0 | 7/0.30 | 31.7 | 42/0.67 | 1.8 | 8.5 | 83.1 | 1119 |
| 150 | 427/0.67 | 5.0 | 7/0.40 | 45.7 | 54/0.67 | 1.8 | 8.9 | 89.1 | 1349 |
| 185 | 518/0.67 | 5.0 | 7/0.40 | 48.4 | 63/0.67 | 1.8 | 9.3 | 94.5 | 1529 |
| 240 | 672/0.67 | 5.0 | 7/0.40 | 52.8 | 77/0.67 | 1.8 | 9.9 | 101.4 | 1810 |
| 300 | 854/0.67 | 5.0 | 7/0.50 | 71.5 | 98/0.67 | 1.8 | 10.4 | 109.3 | 2190 |
| Typ 440.11 trieda2 | |||||||||
| 25 | 209/0.40 | 7.6 | 7/0.25 | 23.7 | 66/0.30 | 2 | 8.1 | 75.6 | 759 |
| 35 | 285/0.40 | 7.6 | 7/0.30 | 30.2 | 90/0.30 | 2 | 8.4 | 79.7 | 869 |
| 50 | 380/0.40 | 7.6 | 7/0.30 | 31.7 | 120/0.30 | 2 | 8.7 | 83.6 | 974 |
| 70 | 203/0.67 | 7.6 | 7/0.30 | 34.1 | 39/0.67 | 2 | 9.1 | 88.8 | 1139 |
| 95 | 259/0.67 | 7.6 | 7/0.40 | 47.5 | 39/0.67 | 2.2 | 9.6 | 93.7 | 1319 |
| 120 | 336/0.67 | 7.6 | 7/0.40 | 51.0 | 42/0.67 | 2.2 | 9.9 | 98.8 | 1489 |
| 150 | 427/0.67 | 7.6 | 7/0.40 | 53.7 | 54/0.67 | 2.2 | 10.3 | 103.5 | 1679 |
| 185 | 518/0.67 | 7.6 | 7/0.40 | 57.2 | 63/0.67 | 2.2 | 10.7 | 108.8 | 1880 |
| Typ 440.22 trieda2 | |||||||||
| 35 | 285/0.40 | 10.5 | 7/0.40 | 53.2 | 90/0.30 | 2.5 | 10.0 | 105 | 1270 |
| 50 | 380/0.40 | 10.5 | 7/0.40 | 54.1 | 120/0.30 | 2.5 | 10.3 | 108.9 | 1392 |
| 70 | 203/0.67 | 10.5 | 7/0.40 | 58.0 | 39/0.67 | 2.5 | 10.7 | 111.2 | 1558 |
